Calibrateur / enregistreur de pression et température Atex nVision
commentaires:
Le nVision n'est pas qu'un simple nouveau calibrateur - enregistreur de pression. C'est un calibrateur de terrain disposant d'un écran graphique haute résolution pour l'affichage des valeurs enregistrées. Plus besoin d'arrêter le test pour analyser les données sur un PC. Les données enregistrées ou en cours d'enregistrement sont affichées de manière graphique avec la possibilité de zoomer sur des événements précis ou d'afficher l'ensemble de la période d'enregistrement. Il est capable d'enregistrer sur une période de 1 mois avec un échantillonnage de 1 minute. Applications : test de fuite, test de soupapes et tout autre étalonnage...





Cliquez l'image pour l'agrandir


DEMANDER UN DEVIS



Fiche technique nVision (1 MB)
Raccords et flexibles (3 MB)
Gamme AMETEK CRYSTAL (1 MB)
Vidéo de présentation
Brochure nVision (2 MB)

  • Marque: CRYSTAL
  • Version ATEX:
    II 1 G Ex ia IIB T4, SIRA 09ATEX2008X
    II 1 G Ex ia IIB T4, IECEx SIR09.0053X (selon piles utilisées)

  • Affichage graphique de 255 x 160 pixels avec rétro-éclairage
  • Echantillonage : 10 mesures / seconde
  • Précision de 0.025% de la mesure
    Le capteur de pression doit être remis à zéro pour atteindre les spécifications annoncées
  • Capteur de pression de 3 à 1000 bar
  • Mémoire de 500 000 points avec 2 capteurs
    Mémoire de 1000 000 points avec 1 capteur
  • Logiciel Crystal Control inclus
  • Compensation en température de -20 à +50°C
  • Boîtier de construction robuste, résistant à la projection de fluides, Skydrol y-compris
  • Medias : liquides et gaz compatibles avec l'acier Inox 316
  • Connectique par système CPF Crystal : MPF (Medium Pressure Female) 1/4" avec 7/16-20 filets
  • Module de mesure de température RTD100 et module de mesure courant et tension MA20 en option
  • Alimentation via module pour 4 piles de type AA (LR6)
    Autonomie de 200 heures avec des piles alcalines
    Rem: l'appareil peut être alimenté via l'USB, attention ne pas utiliser l'interface USB en zone à risques
  • Temperature d'utilisation : de -20 à +50°C
    Température de stockage : de -40 à +75°C
  • Humidité : < 95% HR, non-condensé
  • Dimensions: 178 x 110 x 60 mm
    Poids 680g, incluant un capteur de pression, le module d'alimentation avec piles AA et la coque de protection
  • Accessoires livrés en standard: Etui de transport, coque de protection, logiciel Crystal Control, câble USB
  • Etanchéité:

Référence
Désignation
Prix: (H.T)
Panier
Délai
nVision

Calibrateur de pression Atex

-


2 à 3 semaines

Voir tous les produits de la marque CRYSTAL

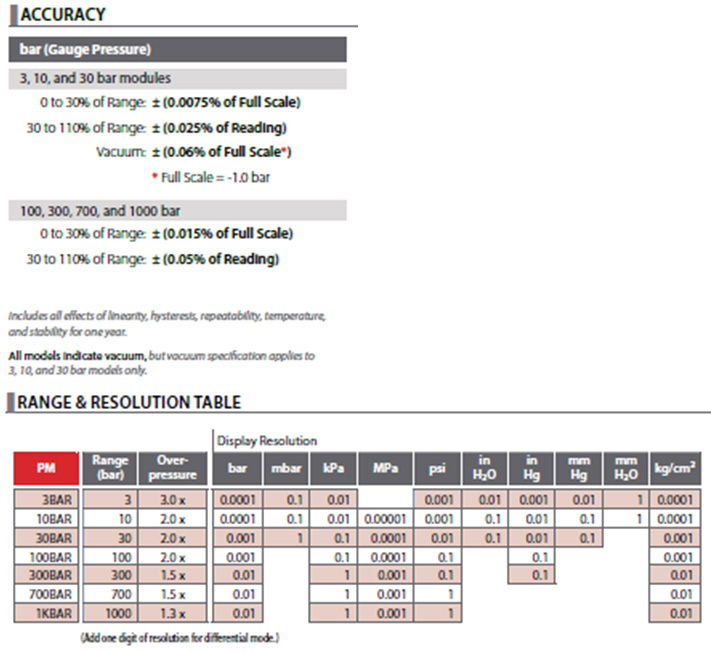

Mesure de pression (selon modèle)



Précision en mesure de pression

de 30 à 100% P.E

 ±(0.025% L), ±(0.05% L)

de 0 à 30%P.E

±(0.0075% P.E), ±(0.015% P.E), ou ±(0.03% P.E)

Media

Liquides et gaz compatibles avec l'acier inox 316

Connexion

Via connectique Crystal CPF
Medium Pressure Female (MPF) 1/4"

Crystal CPF



Module de mesure de Temperature RTD100

Supporte les capteurs Pt100 RTD ou PRT (100 Ohms à 0°C) conformes à DIN/IEC 60751 (ou IEC751). Chaque RTD 100 est livré avec un kit de connexion référence 3953.

Entrée Résistance

Gamme

0 - 400 Ohms en utilisant une 100 Ohm PRTs

Résolution

0.01Ω

Précision

±(0.015% L + 0.02 Ω)

Affichage

°C, K, °F, R, Ω

TCR

0.003850 Ω/Ω/°C (IEC 60751), 0.003911 Ω/Ω/°C (US Industrial Std), 0.003926 Ω/Ω/°C

Câblage 2, 3, 4 fils



Module de mesure courant et tension MA20

Conçu pour la mesure de boucle de courant 4-20mA, ce module est également capable de mesurer les tensions de 0 à 30Vdc. De plus le module dispose d'une sortie auxiliaire destinée au test de commutation ouvert/fermé. Chaque module MA20 est livré avec un kit de cordons de test référence 3952.

Entrée courant mA

Gamme

3 - 25 mA

Résolution

0.001 mA

Précision

±(0.015% L + 0.002 mA)

Résistance d'entrée

15 Ω

HART

≤ 265 Ω


Entrée tension

Gamme

0 - 30 VDC

Résolution

0.001 VDC

Précision

±(0.015% L + 0.002 VDC)

Résistance d'entrée

≥ 1 MΩ


Sortie auxiliaire

Contact

Ouverture et fermeture




ATTENTION : les certifications ATEX et IEC Ex n'autorisent pas l'utilisation de 2 modules MA20 simultanément en zone à risque.


Accessoires par références :

4087

Étui de transport souple renforcé disposant de plusieurs logements pour le nVision et ses accessoires

3985
Coque de protection de couleur bleu, résistante au Skydrol
3951
Câble de 1.8m USB A vers mini USB B pour le Châssis nV**
3952

Kit de cordons de test de 1.8m avec fiches banane 2mm et clips multi-usage

3953

Kit de connexion RTD via bloc connecteur IP67 (module RTD non inclus)

**ATTENTION : ne pas utiliser l'interface USB en zone à risques
