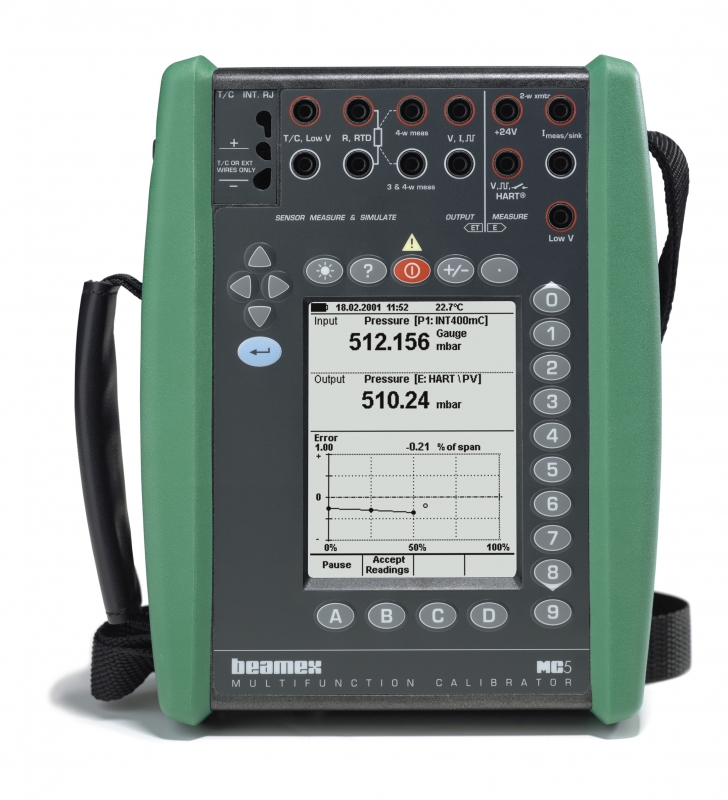

Calibrateur portable multifonctions MC5
commentaires:
Le MC5 est un calibrateur portable multifonction modulable "tout-en-un" ; il peut s'équiper d'un nombre important d'options et de modules (électrique, pression, température, etc...). Il est capable de mesurer et de simuler un grand nombre de signaux et de communiquer avec un logiciel de calibration compatible PC.





Cliquez l'image pour l'agrandir

Fiche technique (1 MB)
Etalonnage MC5 (2 MB)
Etalonnage EXT20C (577 KB)
Etalonnage INT20C (928 KB)
Calibration World Magazine (2 MB)

  • Marque: BEAMEX
  • Ecran graphique LCD 96x72 mm, 320x240 pixels
  • Interface de navigation avec menus et fenêtres multilangues dont le Français
  • Touches en face avant avec membranes protectrices
  • Mesures et simulations selon modules internes ou externes: courant, tension, pulsation, fréquence, température, etc...
  • Création et mémorisation de procédures d'étalonnage
  • Mémorisation des PV d'étalonnage
  • Echantillonnage : 2.5 mesures / seconde
  • Mémoire horaire/calendaire + alarmes configurables
  • Alimentation par batteries NIMH 7.2V DC
  • Autonomie : 10 heures
  • Protocole de communication HART (optionnel)
  • Possibilité de mettre à jour le firmware
  • Fenêtres d'aide et de support intégré à l'appareil
  • Indicateur de batterie faible
  • Température d'utilisation : -10°C à 50°C
  • Température de stockage : -20°c à 60°C
  • Dimensions : 245x192x74 mm
  • Poids : 2.3 kg
  • Accessoires livrés en standard avec le calibrateur : batteries, chargeur secteur, câble RS232, manuel utilisateur, cordons et pinces de test, certificat de calibration. "Sacoche de transport en option"
  • Etanchéité:
  • Garantie:
Référence
Désignation
Prix: (H.T)
Panier
Délai
MC5

Calibrateur portable multifonctions

-


4 à 5 semaines

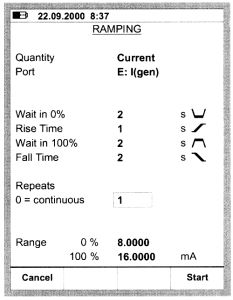

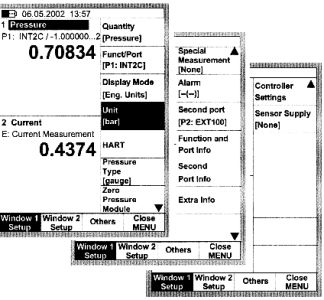

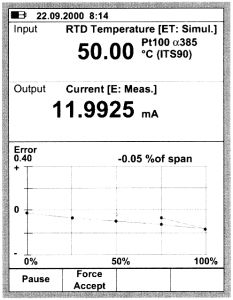

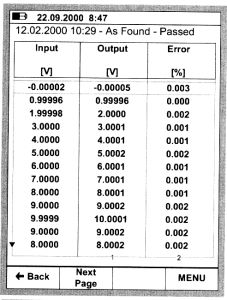

Captures d'écran du calibrateur MC5:

Captures d'écran du calibrateur : menus, navigation à l'aide de fenêtres, graphs, fonctionnalités...

Caractéristiques Générales du calibrateur MC5 :

Liste et descriptif des différents modules disponibles :
Le choix d'un module au minimum est requis afin d'utiliser le calibrateur MC5.

  • Module électrique
    • Mesure de tensions
    • Mesure de basses tensions
    • Mesure de courant
    • Génération de courant
    • Protocole HART®communication (optionnel)
    • Compteur de pulsation
    • Mesure de fréquence
    • Switch testing
    • Courant de boucle +24V DC

Fonction
Gamme
Resolution
Précision : 1 an (±)
Mesure en mV
± 1000 mV
0.001 - 0.01 mV
0.02% L + 5 uV
Mesure en V
± 50V
0.00001 - 0.001 V
0.02% L + 0.25 mV
Mesure en mA
± 100 mA
0.0001 - 0.001 mA
0.02% L + 1.5 uA
Mesure en Hz
0.0028 à 50000 Hz
0.000001 - 0.1 Hz
0.01% L
Compteur Pulse
0 à 9 999 999 pulses
1 pulse
-
génération mA
0 à 25 mA
0.0001 mA
0.02% L + 1.5 uA

  • Modules internes/externes de pression pour le calibrateur MC5
Le MC5 peut intégrer jusqu'à 3 modules de pression internes. Tous les modules internes de pression, jusqu'au INT6C, sont équipés avec des valves de protection de surpression. Le calibrateur MC5 peut être également associé à un grand nombre de modules externes.

MC5 avec module de pression
Module de pression externe

Modules internes
Modules externes
Unité
Gamme
Resolution
Précision : 90 jours (±)
Précision : 1 an (±)
INTB
EXTB
kPaa mbara psi a
80 à 120
800 à 1200
11.6 à 17.4
0.01
0.1
0.001
0.03 kPa
0.3 mbar
0.0044 Psi
0.05 kPa
0.5 mbar
0.0073 psi
INT10mD
EXT10mD
kPa mbar iwc
 ±1 kPa diff
±10 mbar diff
±4 iwc diff 		0.0001
0.001
0.001
0.05% P.E.
0.05% P.E. + 0.1% L
INT100m
EXT100m
kPa mbar iwc
0 à 10
0 à 100
0 à 40
0.0001
0.001
0.001
0.015% P.E. + 0.0125% L
0.025% P.E. + 0.025% L
INT400mC
EXT400mC
kPa mbar iwc
±40
±400
±160
0.001
0.01
0.001
0.025% L + 0.02% P.E.
0.02% P.E. + 0.025% L
INT1C
EXT1C
kPa bar psi
±100
±1
-14.5 à 15
0.001
0.00001
0.0001
0.007% P.E. + 0.0125 % L
0.015% L + 0.025 % L
INT2C
EXT2C
kPa bar psi
-100 à 200
-1 à 2
-14.5 à 30
0.001
0.00001
0.0001
0.005% P.E. + 0.01 % L
0.01% P.E. + 0.025 % L
INT6C
EXT6C
kPa bar psi
-100 à 600
-1 à 6
-14.5 à 90
0.01
0.0001
0.001
0.005% P.E. + 0.01 % L
0.01% P.E. + 0.025 % L
INT20C
EXT20C
kPa bar psi
-100 à 2000
-1 à 20
-14.5 à 300
0.01
0.0001
0.001
0.005% P.E. + 0.01 % L
0.01% L + 0.025 % P.E.
INT60
EXT60
kPa bar psi
0 à 6000
0 à 60
0 à 900
0.1
0.001
0.01
0.005% P.E. + 0.0125 % L
0.01% P.E. + 0.025 % L
INT100
EXT100
MPa bar psi
0 à 10
0 à 100
0 à 1 500
0.0001
0.001
0.01
0.005% P.E. + 0.0125 % L
0.01% P.E. + 0.025 % L
INT160
EXT160
MPa bar psi
0 à 16
0 à 160
0 à 2400
0.0001
0.001
0.01
0.005% P.E. + 0.0125 % L
0.01% P.E. + 0.025% L
-
EXT250
MPa bar psi
0 à 25
0 à 250
0 à 3700
0.001
0.01
0.1
0.007% P.E. + 0.0125 % L
0.015% P.E. + 0.025% L
-
EXT600
MPa bar psi
0 à 60
0 à 600
0 à 9000
0.001
0.01
0.1
0.007% P.E. + 0.01 % L
0.015% P.E. + 0.025% L
-
EXT1000
MPa bar psi
0 à 100
0 à 1000
0 à 15000
0.001
0.01
0.1
0.007% P.E. + 0.01 % L
0.015% P.E. + 0.025% L

  • Module électrique de température
    • Mesure / simulation en RTD
    • Mesure / simulation en résistance
    • Mesure / simulation en thermocouple
    • Mesure / génération de basses tensions
    • Génération de fréquence
    • Génération de pulsation
    • Génération de tension
    • Génération de courant
    • Compensation en soudure froide de haute précision en option
      (utilisation d'une référence de calibration du module)

Fonctions
Gamme
Resolution
Précision : 1 an (±)
Simulation mV
± 500 mV
0.001 - 0.01 mV
0.02% L + 4 uV
Simulation en V
±12V
0.00001 - 0.0001 V
0.02% L + 0.1 mV
Simulation en mA
±25mA
0.0001 mA
0.02% L + 1 uA
Simulation en Hz
0.00028 à 50000 Hz
0.000001 à 0.1 Hz
0.01 % L
Simulation en Pulse
0 à 9 999 999 pulses
1 pulse
N/A
Simulation Ohm
1 à 4000 Ohm
0.01 - 0.1 Ohm
0.04% L ou 30 MOhm
Mesure en Ohm
0 à 4000 Ohm
0.001 - 0.1 Ohm
0.02% L + 3.5 MOhm
Mesure en mV
± 500 mV
0.001 - 0.01 mV
0.02% L + 4 uV

  • Mesure et simulation RTD
Type
Gamme (°C)
Gamme (°C)
Précision de la mesure : 1 an (±)
Simulation : 1 an (±)
Capteurs Pt
-200 à 850°C
-200 à 0°C
0 à 850°C
0.06°C
0.025% L + 0.06°C
0.1 °C
0.025% L + 0.1°C
Résolution
0.01 °C
-
-
-


Autres RTD disponibles en standard:

  • Pt50, Pt100, Pt200, Pt400, Pt500, Pt1000
  • Ni100, Ni120
  • Cu10

  • Mesure et simulation en thermocouple

Thermocouple
Gamme (°C)
Calibre (°C)
Précision : 1 an (±)
B
0 à 1 820
0 à 200
200 à 500
500 à 800
800 à 1 820
-
2.0°C
0.8°C
0.6°C
R
-50 à 1 768
-50 à 0
0 à 150
150 à 1 400
1400 à 1 768
1.0°C
0.7°C
0.5°C
0.6°C
S
-50 à 1 768
-50 à 0
0 à 50
50 à 1 500
1500 à 1 768
1.0°C
0.7°C
0.6°C
0.7°C
E
-270 à 1 000
-270 à -200
-200 à 0
0 à 600
600 à 1 000
-
0.08% RDG + 0.07°C
0.015% RDG + 0.07°C
0.026% RDG
J
-210 à 1 200
-210 à -200
-200 à 0
0 à 1 200
-
0.07%RDG + 0.08°C
0.02% RDG + 0.08°C
K
-270 à 1 372
-270 à -200
-200 à 0
0 à 1 000
1000 à 1 372
-
0.1% RDG + 0.1 °C
0.02% RDG + 0.1 °C
0.03% RDG
N
-270 à 1 300
-270 à -200
-200 à -100
-100 à 0
0 à 750
750 à 1 300
-
0.2% RDG
0.05% RDG + 0.15°C
0.01% RDG + 0.15°C
0.03% RDG
T
-270 à 400
-270 à -250
-250 à -200
-200 à 0
0 à 400
-
0.7°C
0.1% RDG + 0.1 °C
0.01% RDG + 0.1 °C
U
-200 à 600
-200 à 0
0 à 600
0.1% RDG + 0.15°C
0.01% RDG + 0.15°C
L
-200 à 900
-200 à 0
0 à 900
0.07% RDG + 0.13°C
0.02% RDG + 0.13°C

Résolution en thermocouple : 0.01

Options disponibles pour le calibrateur MC5 :

  • Protocole QCAL® permettant au MC5 de communiquer avec le logiciels de calibration Beamex CMX permettant la gestion de parc d'instruments.

  • Enregistrement multi-voies permettant de travailler comme un datalogger. Le calibrateur MC5 peut mesurer jusqu'à 7 canaux simultannéement. Les résultats peuvent être téléchargés sur un PC via un port RS. 10000 points d'enregistrement possibles.

  • Module de communication "Contrôleur de Pression" permettant au calibrateur MC5 de réaliser une calibration automatisée via un contrôleur de pression. (Réf. POC4, nous consulter)

  • Module de communication "Contrôleur de Bain en Température " permettant au calibrateur MC5 de réaliser une calibration automatisée via un bain ou un four d'étalonnage.

  • Capteur de "Température Spécial" permettant au calibrateur MC5 de mesurer et de simuler un capteur de température spécifique personnalisable.

  • Protocole de communication HART® permettant au calibrateur MC5 de communiquer avec les instruments compatibles HART® supportant ainsi la lecture/écriture de commandes durant une procédure de calibration.

Accessoires disponibles pour le calibrateur MC5 :

  • Valise de transport étanche et résistante aux chocs.
  • Imprimante portable se branchant directement sur le port série pour l'impression de documents de calibration.
  • Capteur de température encastré dans un câble flexible d'une longueur de 1m pour les mesures difficiles d'accés.
