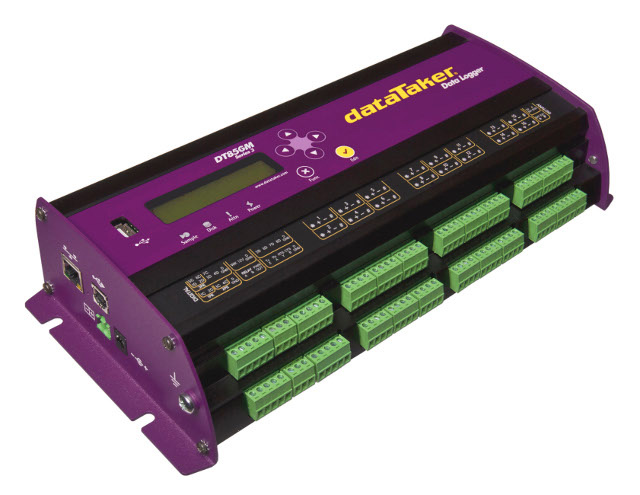

Centrale d'acquisition géotechnique avec Modem 3G intégré DT85GM

commentaires:
La Centrale d'acquisition géotechnique DT85GM est le dernier produit de la gamme Datataker avec son modem 2G/3G intégré qui vous permet de répondre facilement à vos besoins d'instrumentation pour la Surveillance d'ouvrages d'art, de ponts, de barrages, de remblais et de bâtiments et de Prévention d'éboulement… La Centrale géotechnique DT85GM est complétement autonome, polyvalente, à faible consommation, d'une utilisation simple et puissante ; c'est la solution conçue idéalement pour toutes vos applications distantes en géotechnique, avec des capteurs à corde vibrante et dans les industries de construction. La Centrale géotechnique DT85GM avec son modem 2G/3G intégré et ses 16 entrées analogiques est capable de mesurer jusqu'à 16 jauges de contrainte à cordes vibrantes avec thermistances ou 48 jauges de contrainte à cordes vibrantes sans thermistances, extensible jusqu'à 960 voies et de renvoyer les données par mail et les alarmes par SMS. La Centrale d'acquisition géotechnique permet de travailler avec toutes les grandes marques internationales de capteurs à corde vibrante et géotechnique comme Slope Indicator, Geokon, Soil Instruments, Roctest, RST Instruments, AGI Applied Geomechanics Inc. ...





Cliquez l'image pour l'agrandir


DEMANDER UN DEVIS



Fiche technique (2 MB)
Catalogue 2014 (5 MB)


NOUVEAUTE 2017

  • Marque: DATATAKER
  • Modem cellulaire Intégré
  • Conçu pour une consommation ultra faible
  • Transfert Automatique des données par email ou FTP
  • Jusqu’à 48 voies analogiques universelles (± 30V)
  • Supporte les capteurs à corde vibrante et géotechnique : Slope Indicator, Geokon, Soil Instruments, Roctest, RST Instruments, AGI Applied Geomechanics Inc…
  • 12 voies digitales Flexibles
  • 1 voie série Modbus (pour capteur intelligent et application SCADA)
  • Entrées / sorties logiques : 12 voies bi-directionnelles pour état ou comptage
  • Possibilité d’ajouter jusqu’à 16 Modules d'extension d'entrées CEM20: Chaque CEM20 ajoute 20 voies analogiques sur une voie analogique de la DT85G
  • Bonne précision et résolution sur 18 bits
  • Voies calculs
  • Alarmes sur condition avec temporisation avec action sur sorties logiques
  • Affichage alphanumérique LCD avec rétro éclairage
  • Clavier de programmation
  • Mémoire interne jusqu’à 10 millions de points)
  • Liaisons RS232 / Ethernet 10 Base T / USB / RS422 / RS485
  • Raccordement possible avec automates et modem
    Supporte le protocole TCP/IP pour interrogation à distance (Internet)
  • Alimentation capteur 4,5V sur chaque voie
  • Alimentations externes de 12 à 30 Vdc
  • Borniers débrochables
  • Construction particulièrement robuste (boîtier métallique)
  • Boîtier compact
  • Garantie:


CEM20 / Cliquez l'image pour l'agrandir
Référence
Désignation
Prix: (H.T)
Panier
Délai
DT85GM

Centrale de mesure

-


Stock / 3 semaines
CEM20

Module d'extension

-


Stock / 3 semaines

Voir tous les produits de la marque DATATAKER



  • 16 à 48 voies analogiques dont capteurs à corde vibrante et géotechnique (15 voies en 2 fils "mode commun", 5 en 3 ou 4 fils) + 12 entrées / sorties logiques
  • Entrées analogiques programmables et isolées (multiplexage par relais)
    • Tension de ± 30mV à ± 30V
    • Courant en mA de ± 0,3mA à ± 30mA
    • process 4.20mA
    • thermocouples B / C / D / E / G / J / K / R / S / T
    • sondes à résistance Pt / Ni / Cu
    • pont de jauges 1/4, 1/2 ou pont complet
    • capteurs à corde vibrante et géotechnique comme Slope Indicator, Geokon, Soil Instruments, Roctest, RST Instruments, AGI Applied Geomechanics Inc…
  • Entrées / sorties logiques
    • 8 voies bi-directionnelles pour état ou comptage
    • entrée logique maxi 30V (10Hz max)
    • 4 sorties logiques FET
    • 1 sortie relais 30Vdc 1A
    • 4 entrées comptage 100 KHz ou 2 pour codeurs
    • 1 entrée RS232/422/485 pour capteur externe à sortie numérique
  • Module d'extension d'entrées CEM20:
    • Chaque CEM20 ajoute 20 voies analogiques sur une voie analogique de la DT85GM
    • Jusqu'à 16 CEM20 peuvent être reliés à une centrale
    • Alimentation 12Vdc, le CEM20 s'éteint automatiquement si acquisition stoppe
  • Bonne précision et résolution sur 18 bits
  • Voies calculs: sin / cos / tan / asin / acos / atan / abs / sqrt / moyenne / min / max avec temps / intégrale / histogramme...
  • Alarmes sur condition avec temporisation avec action sur sorties logiques
  • Echantillonnage 25Hz maxi (jusqu'à 70 Hz sans réjection du bruit)
  • Cadences au nombre de 11 de 10 ms à plusieurs jours
  • Affichage alphanumérique LCD sur 2 lignes de 16 caractères avec rétro éclairage
  • Clavier 6 touches + 3 diodes LED
  • Mémoire interne de 128 MB
  • Segmentation de la mémoire par taches (10 millions de points) + Mémoire USB de 90.000 points
  • Liaisons RS232 / Ethernet 10 Base T / USB / RS422 / RS485
    Raccordement possible avec automates et modem
    Supporte le protocole TCP/IP pour interrogation à distance (Internet)
  • Alimentation capteur 4,5V sur chaque voie
  • Alimentations:
    • Alimentation externe de 12 à 30 Vdc
  • Mémoire et horloge sauvegardées par batterie interne
  • Dimensions: 181 x 136 x 63 mm
    Poids 1,5 kg
  • Température d'utilisation: de -45 à +70°C
  • Livrée en standard avec logiciels et câble USB, adaptateur secteur 110V à 240Vac sortie 15Vdc 800mA et manuels d'utilisation


Mise à jour du firmware :

  Documents pour la mise à jour
Note d'installation du logiciel «Dex» en USB
DtUsbPackage-9.18
MAJ par clé USB*
Procédure de mise à jour
*Note : Il suffit de dézipper le fichier à la racine d'une clé USB.
Placez ensuite la clé dans le port USB de la façade de la DT8x et tout se fait automatiquement.
Attention : les données et la configuration de la centrale peuvent être perdues, il est conseillé de les sauvegarder avant la procédure.
