Convertisseur de process universel programmable P20
commentaires:
Le convertisseur de process universel programmable P20 est destiné à la conversion de signaux provenant de thermocouples, sondes platines RTD, résistances, tensions et courants DC en un signal tension ou courant process standard. Il est conçu pour un montage sur rail-din 35mm...

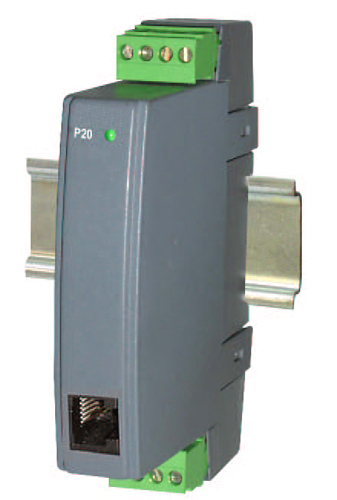

Cliquez l'image pour l'agrandir




ATTENTION : Ce produit ne fait plus parti de notre catalogue !

- Voir nos autres : Convertisseurs de process
- Nous faire une : Demande de produit équivalent

  • Marque: LUMEL
  • Entrée / sortie programmables via le module PD14 (option)
  • Entrée:
    • Pt100, Pt250, Pt500, Pt1000 (2/3 fils)
    • Thermocouple J, K, S, N
    • Tension dc / courant dc
    • Résistance
  • Sortie (soit tension soit courant):
    • Courant 0...20mA
    • Courant 4...20mA
    • Tension 0...10V
  • Le logiciel fourni avec le module de programmation PD14 permettant la modification les paramètres du convertisseur (choix des calibres d'entrée et de sortie, réglage du temps de réponse), la lecture des paramètres du process relié au convertisseur (valeurs min et max, mesure instantanée, signal de sortie en %), la programmation du temps d'échantillonnage...
  • Temps de réponse < 2s
  • Classe de précision : 0,2%
  • Alimentation : de 85 à 253V ac/dc ou de 20 à 40V ac/dc
  • Borniers débrochables
  • Dimensions : 22.5 x 120 x 100 mm
    Poids 125g
  • Isolation galvanique entre les circuits d'entrée, d'alimentation et de sortie
  • Compatibilité Electromagnétique : EN 61000-6-2 et EN 61000-6-4
  • Conformité : EN 61010-1
  • Montage sur Rail-Din 35mm


Type de capteur
Gamme (°C)
Pt100
-200...850
0...850
0...600
0...400
0...200
-200...200
-100...100*
Pt250
-200...850
0...850
0...600
0...400
0...200
-200...200
-100...100
Pt500
-200...850
0...850
0...600
0...400
0...200
-200...200
-100...100
Pt1000
-200...850
0...850
0...600
0...400
0...200
-200...200
-100...100
Tc J
-200...1200
0...1200
0...1000
0...800
0...600
0...400*
-200...200*
Tc K
-200...1370
0...1200
0...1000
0...800
0...600
0...400*
-200...200*
Tc S
0...1760
0...1600
0...1400*
0...1200*
0...1000*
Tc N
-200...1200
0...1200
0...1000
0...800
0...600*
0...400*
-200...200*
Tension DC
0...10 V
0...5 V
-10...10 V
-5...5 V
0...60 mV
-60...60 mV
-0...150 mV
-150...150 mV
Courant DC
0...20 mA
4...20 mA
0...5 mA
-20...20 mA
Résistance
0...400 Ohms
0...4000 Ohms
