Enregistreur de tableau MT100 GRAPHTEC

commentaires:
Les enregistreurs de tableau MT100 avec leur Design compact peuvent stocker les données pendant une longue durée directement dans la clé USB. Les touches de déplacement permettent de le configurer rapidement. Résistant à la poussière, au ruissellement, aux vibrations pour une utilisation dans un environnement difficile, cet enregistreur de tableau analogique possède un affichage simulant le défilement papier pour une lecture rapide de la courbe. Il peut être installé sur un système de contrôle ou dans une chambre environnementale… Le logiciel fournit en standard avec le MT100 permet une configuration facile et intuitive de la mesure grâce aux icônes et permet aussi de procéder facilement aux mesures et à la conversion des données vers un fichier texte.

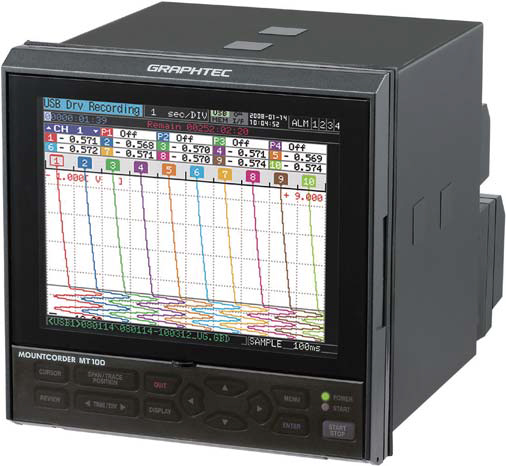

Cliquez l'image pour l'agrandir


Fiche technique (615 KB)


ATTENTION : Ce produit ne fait plus parti de notre catalogue !

- Voir nos autres : Enregistreurs de tableau
- Nous faire une : Demande de produit équivalent

  • Marque: GRAPHTEC
  • Ecran 5.7 pouces LCD couleur TFT
  • 10 voies entrées universelles et isolées pour des mesures de Tension / Température / Humidité / Pulse / Logique
  • Echantillonnage 100 ms à 1 h
  • Time/Div 1 sec/div à 72h/div
  • Conditions tests de vibrations Equivalent à la norme automobile classification Type1 Catégorie A
  • Interface PC Ethernet (10Base-T / 100Base-TX), USB (haute vitesse) fourni en standard
  • Transfert des données en temps réel par Ethernet/USB
  • Fonctions complètes réseaux
    • Fonction WEB server : La configuration du MT 100 et l'affichage des données peuvent s'effectuer via une connexion comme Internet Explorer
    • Fonction FTP serveur : Les données stockées dans la mémoire interne ou sur la clé USB peuvent être transférées ou effacées à partir du PC
    • Fonction client FTP : Les données capturées dans la mémoire interne ou sur la clé USB peuvent être récupérées automatiquement à intervalle régulier sur un serveur FTP
    • Fonction client-serveur NTP : Le MT100 peut être synchronisé sur l'horloge du serveur NTP à intervalle régulier
  • Alimentation Adaptateur AC: 100 à 240V AC, 50/60 Hz (le cordon n'est pas fourni)
  • Conditions d'utilisation : 0 à 50°C, 5 à 85% HR
  • Dimensions : 144 mm x 144 mm x 200 mm
  • Poids : 2,1 kg


10 voies entrées universelles et isolées pour s'adapter aux mesures à la demande

Le système d'entrées isolées implémenté permet de mesurer librement sans soucis. Les 10 voies d'entrées proposent des mesures différentes selon les voies.
Sélection diverses des entrées pour des mesures à la demande : Tension - Température - Humidité - Logique/pulsation.


Bornier à l'arrière de l'appareil

Des bornes à vis M4 simplifient le câblage des entrées. Les entrées sont connectées simplement en utilisant un tournevis.
Si une valeur varie anormalement, une fonction Alarme informe l'opérateur.
Les sorties Alarmes sont fournies en standard.


Face avant / arrière Installation sur un système de contrôle Installation dans une chambre environnementale

Données stockées directement sur clé USB

Un grand nombre de données peut être stocké directement dans la clé USB pendant une longue période.
Une clé mémoire USB est utilisée pour l'enregistrement des données.
Un grand nombre de données mesurées pendant une longue période sur les 10 voies disponibles peuvent être directement écrites et sauvegardées sur la clé mémoire.
La mémoire interne du MT 100 est constituée d'une mémoire flash de 14Mo.

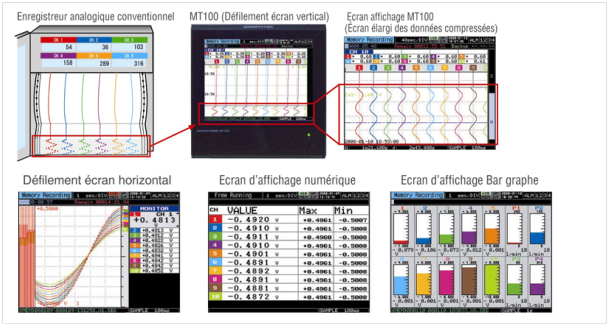

Affichage facile des Courbes sur grand écran TFT couleur de 5.7 pouces lumineux

Les courbes sont affichées à l'écran comme si on utilisait un enregistreur analogique avec papier.
Le grand écran TFT couleur de 5.7 pouces est lumineux et facile à lire.
Les données mesurées sont affichées dans un format reproduisant les enregistreurs analogiques traditionnels.
L'affichage de la courbe est similaire à ceux des enregistreurs à plumes et permet de suivre facilement la progression de la mesure d'un coup d'œil.
Quatre formats sont disponibles pour vous permettre de sélectionner le plus simple pour chaque type d'application.


Un affichage compressé de l'axe des temps est disponible en bas de l'écran, comme avec un enregistreur à plume.
Le rapport de compression peut être choisi parmi dix calibres différents de 1/10 à 1/100 TIME/DIV.

2 types de mesures de l'humidité sont possibles.

Utilisation du capteur d'humidité (B-530)
Les mesures d'humidité peuvent être réalisées en connectant le capteur adéquat sur une entrée analogique du MT100.
Gamme de température: -25°C à +80°C.
Gamme d'humidité: 0% HR à 100% HR.
Précision relative de la mesure d'humidité: ±3% HR (5% HR à 98% HR à 25°C)
Dimensions externes: 14 mm x 80 mm (sans le câble)
Longueur du câble: 3 m
Connexion directe de capteurs à ampoule sèche et à ampoule humide.
