Isolateur galvanique de boucle 4-20 mA NOKEVAL 6570
commentaires:

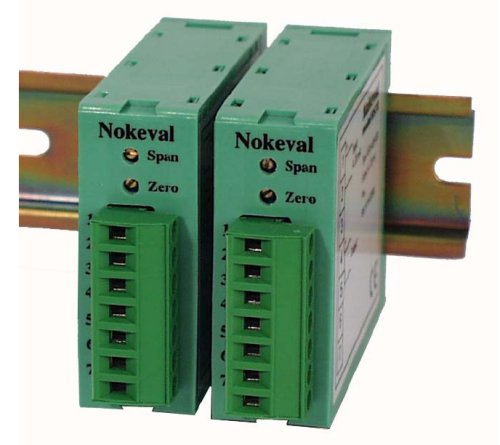

Isolateur galvanique de boucle 4-20 mA sans alimentation extérieure (alimenté par la boucle d'entrée) avec sorties 0..20mA, 4..20mA ou 0..10V.





Cliquez l'image pour l'agrandir


DEMANDER UN DEVIS



Fiche technique (131 KB)

  • Marque: NOKEVAL
  • Entrée 4.20mA
  • Sortie 0/4.20mA:
    Charge maxi 300 ohms
    Impédance d'entrée et chute de tension voir tableau
  • Sortie 0.10V:
    Charge > 2kohms, chute de tension de 10V sur l'entrée
  • Ajustement par potentiomètre
  • Isolation 3kV DC
  • Précision 0,05% PE
  • Temps de réponse 100ms
  • Alimentation sur la boucle d'entrée
  • Dimensions: 22.5 x 60 x 75 mm
    Poids 100g
  • Montage sur rail-Din 35 mm
  • Connecteurs débrochables
Référence
Désignation
Prix: (H.T)
Panier
Délai
6570

Isolateur de boucle

-


2 à 3 semaines

Voir tous les produits de la marque NOKEVAL



Chute de tension et impédance d'entrée / Charge en sortie

Explications:

De 0 à 75 ohms de charge en sortie pour une sortie 4.20mA , la chute de tension sur l'entrée est de 8V (soit une impédance d'entrée de 400 ohms).

La charge maximale sur la sortie est de 300 ohms et correspond à une chute de tension sur l'entrée de 13V.

C'est à partir de ces critères que devra être calculée la tension d'alimentation mini de la boucle.



Exemple d'application:

La boucle est alimentée en 24Vdc, avec un transmetteur de température 2 fils, un régulateur de température en entrée 4.20mA et l'isolateur 6570 qui aura une sortie 0.20mA sur une charge de 100 ohms, quelle est la chute de tension totale sur la boucle?





Tension mini de fonctionnement du transmetteur
Régulateur entrée: 50ohms sous 20mA
Résistance des câbles: 10 ohms sous 20mA
Isolateur 6570 avec charge de 100 ohms

Tension mini d'alimentation de la boucle

Chute de tension

10V
1V
0.2V
8.2V
------------
19.4V
