Système de localisation de câbles (sous et hors tension) et canalisations EASYLOC

commentaires:
Pour éviter un endommagement des câbles en cas de tranchée, le système de localisation EASYLOC a été spécialement conçu pour vérifier facilement et rapidement les plans de câblage. Le processus de localisation, nettement simplifié, permet d'éviter les dommages sur les canalisations et d'optimiser l'utilisation des machines de terrassement. Le récepteur d'EASYLOC localise les câbles et les canalisations sur le terrain jusqu'à une profondeur de 5m, à travers d'ondes radioélectriques conventionnelles, 50hz et RF. Avec l'émetteur EASYLOC, vous pouvez détecter les câbles et les canalisations jusqu'à 5m de profondeur. Avec une pince raccordée à l'émetteur, il est possible d'envoyer un signal directement aux câbles libres afin d'identifier le plus rapidement le bon câble. En appuyant simplement sur un bouton, vous pouvez déterminer la profondeur des conduites électriques souterraines. Cette fonctionnalité est particulièrement utile lors de l'exécution de fouilles, puisque le détecteur peut empêcher des ruptures de câbles et vous prévenir de perdre du temps et de l'argent avec des réparations. Le détecteur EASYLOC est idéal pour les entreprises dans le domaine de la construction, les installations hydrauliques, ferroviaires, électriques, gazières, routes et voies de télécommunication, aux compagnies réalisant des travaux de fondations ainsi que les municipalités de génie civil...

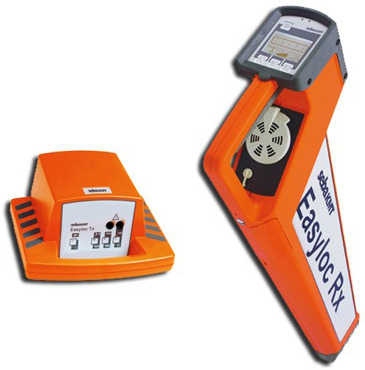

Cliquez l'image pour l'agrandir


DEMANDER UN DEVIS


INSCRIPTION NEWSLETTER



Fiche technique (909 KB)


NOUVEAUTE 2018

  • Marque: MEGGER
  • 2 modèles :
    • 890005618-S : Traceur EASYLOC RxTx PLUS 50Hz/R/33kHz
    • 890016225-S : Traceur EASYLOC RxTx PLUS 50Hz/R/8kHz/33kHz
      Comprenant un Emetteur TX + Récepteur RX + Sac de transport

  • EASYLOC EMETTEUR TX :
    Fréquences actives :

    • 100/120Hz (modèle 890016225-S)
    • 8kHz (modèle 890016225-S)
    • 33kHz (les 2 modèles)

    Type de signal au choix : pulsé ou continu
    Alimentation : 6 piles LR20 fournies
    Autonomie : >30h
    T° d'utilisation : -25°C à +50°C
    Poids : 2,5kg
    Dimensions : 260 x 255 x 140mm
    Livré avec 2 cordons d'émission de 2m chacun avec 2 pinces crocodiles

  • EASYLOC RECEPTEUR RX :
    Fréquences passives :

    • Radio : 15kHz…23kHz
    • Réseau : 50Hz…250Hz

    Fréquences actives :

    • 100/120Hz (modèle 890016225-S)
    • 8kHz (modèle 890016225-S)
    • 33kHz (les 2 modèles)

    Détection en mode passif : canalisations en fonte, métal, câbles…
    Détection en mode réseau : réseau électrique : 50Hz à 250Hz
    Détection en mode actif : tout type de réseau où l'on a connecté l'émetteur Easyloc TX
    Plage de fréquence : 100/120Hz ou 8kHz ou 33kHz (selon modèle)
    Profondeur de détection : 20 cm à plus de 5m selon l'objet
    Affichage automatique de la profondeur.

    Affichage : large écran avec bargraph - Résiste à l'eau
    Alimentation : 10 piles LR6 standard fournies
    Autonomie : > 20h
    Test de piles automatique à la mise en marche
    T° d'utilisation : -25°C à +50°
    Dimensions : 67x26x10cm
    Poids : 2,7kg



  • Accessoires optionnels :

    • Pince à induction 100 mm, réf : 2010176
      Permet d’envoyer un signal aux câbles sans avoir à les couper du réseau.
      La pince est posée sur le câble souhaité et raccordée à l’émetteur Easyloc Tx


    • EMETTEUR MLS 55-3
      L’émetteur MLS 55-3 est un mini-émetteur à pile dont la portée est de 5 mètres. Il se visse sur un câble de poussée et est utilisé pour localiser les canalisations vides ou les obturations

 Notre service métrologie

répond à vos besoins:

- Constats de vérification
- Certificats d'étalonnage

Raccordés / accrédités Cofrac

Plus d'informations

Référence
Désignation
Prix: (H.T)
Panier
Délai
EASYLOC

Système de localisation de câbles

-


2 à 3 semaines
Voir tous les produits de la marque MEGGER
