ELITEpro XC - Enregistreur de données de puissance et d'énergie USB/Ethernet/Wi-Fi

commentaires:

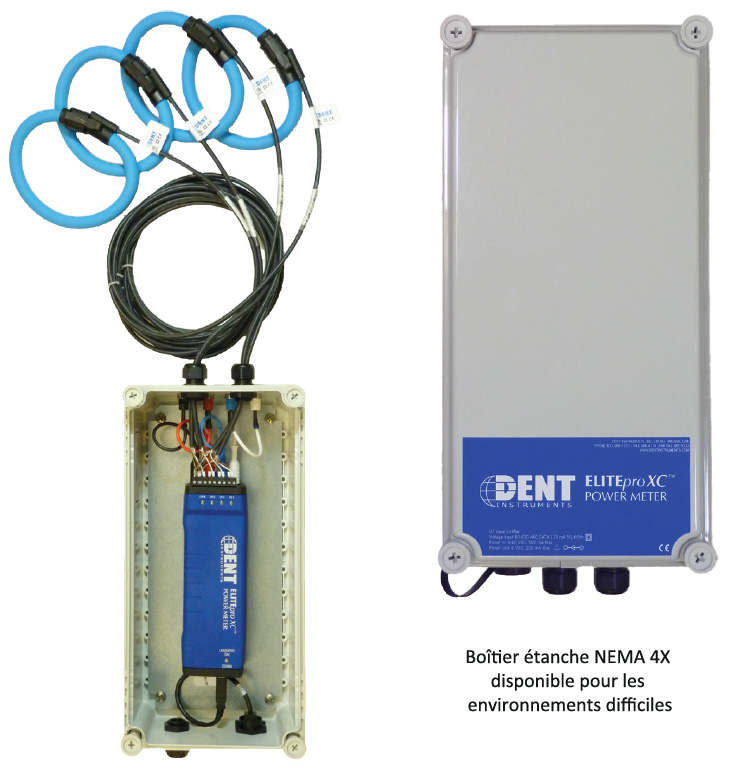

L'ELITE PRO XC est la dernière génération d'enregistreur de données de puissance type wattmètre spécialement conçu pour les mesures de puissance et d'énergie ainsi que pour l'audit énergétique. L'ELITE PRO XC possède en plus des entrées de mesure électrique, des voies d'entrée analogiques pour corréler votre consommation avec les conditions environnementales et plus... L'ELITE PRO XC est un système idéal pour réaliser vos audits sur les systèmes DC comme panneaux solaires ou batteries. L'ELITE PRO XC possède une connexion USB rapide et un port Ethernet RJ45 standard et en plus, il peut être configuré en sans-fil avec option technologie Bluetooth®.





Cliquez l'image pour l'agrandir


DEMANDER UN DEVIS



Fiche technique (2 MB)

  • Marque: DENT
  • Mesures: A et V alternatifs, kW, kVAR, kVA, kWh, kVARh, kVAh, cosinus Phi, Ah
  • 3 entrées tension jusqu'à 600 V AC ou DC
  • 4 entrées courant sur pinces de différents calibres jusqu’à 6000 ampères
  • 4 entrées analogiques configurable en tension (0-10VDC) ou en courant (0-20 ou 4-20 mA)
  • Auto-alimenté par les phases si tension entre 80-600V, ou alimentation par bloc secteur
  • Mémoire de 16 Mo (plus de 160 jours de mesures à un intervalle d’enregistrement de 2 minutes)
  • Précision meilleure que 1% (<0.2% typique)
  • Intervalle d'enregistrement configurable de 1 sec à 1 jour
  • Mesure des valeurs instantanées / min / max / moyenne
  • Liaison par USB rapide ou par port Ethernet standard
  • Interface Wi-Fi en option : permet la collecte simple des données à distance sur des réseaux sans fil ou le Contrôle facile des valeurs en temps réel à l'aide d'un ordinateur portable activé en Wi-Fi, tablette ou smartphone via un navigateur Web
  • Visualisation en temps réel de mesures de signaux électrotechniques sur les réseaux mono et triphasés en mode TRMS
  • Robuste et compact : s'adapte facilement à l'intérieur d’armoires de disjoncteurs et dispositifs de commutation
  • Logiciel ELOG13 sous environnement Windows
    • Configuration du module Elite Pro
    • Visualisation des valeurs
    • Gestion des historiques
    • Exportation des données vers les tableurs
Référence
Désignation
Prix: (H.T)
Panier
Délai
ELITEpro XC

Enregistreur de données

-


2 à 3 semaines

Voir tous les produits de la marque DENT





TECHNIQUE

Nature du réseau :

Monophasé
Triphasé
Triphasé équilibré
Système DC comme panneau solaire ou Batterie

Type de puissance/Energie (Type) :

Puissance active (W)
Puissance réactive (VAR)
Puissante apparente (VA)
Energie active (Wh)
Energie réactive (VARh)
Energie apparente (VAh)

Voie Tension Max AC/DC (V) :

3 entrées tension CAT III, jusqu'à 600VAC / 600VDC

Courant Max AC/DC (V) :

4 entrées courant, dépend de la pince (jusqu'à 6000A avec modèle RoCoil)

Fréquence (Hz) :

50/60/400Hz* (* : les performances varient à 400Hz, contactez-nous pour plus de détails)

Fonctions de mesures Puissancemètres (Type) :

Harmoniques, THD
Fréquence
Tension
Courant
Facteur de puissance (Cos Phi)

Niveau de sécurité :

CAT III

Période d'intégration : 1, 3, 15, 30 secondes; 1, 2, 5, 10, 15, 20 et 30 minutes; 1 et 12 heures, 1 jour
Mesures analogiques : 4 entrées analogiques non isolées configurable en tension (0-10VDC) ou en courant (0-20 ou 4-20 mA)
Remise à l'échelle avec unité du capteur possible

PUISSANCE

Alimentation Ligne :

Depuis la Phase L1 à Phase L2. 80-600V (AC or DC) CAT III DC/50/60/400 Hz, 125 mA, 5 W, ou 10 VA max. Non remplaçable par l'utilisateur. fusible de protection interne 5 Ampères

Puissance Entrée :

6-10 VDC, 500 mA

Puissance Sortie :

6 VDC, 200 mA max

Autonomie (Heure) :

Sans limite, alimenté par le circuit mesuré si tension entre 80-600V

COMMUNICATIONS

USB (STANDARD) :

USB standard (Type B). 1.8 M. Cable USB A -B (inclus)

ETHERNET (STANDARD) :

Connecteur RJ-45 Standard: supporte  Ethernet 10/100 MB sur Cat 5 ou mieux
Configuration pour DHCP ou IP statique

Interface RS232 :

Non

Sans-fil BLUETOOTH® (OPTION) :

Antenne Interne. Nécessite un adaptateur de technologie sans fil Bluetooth ® sur Windows PC
L’adaptateur doit prendre en charge le Serial Port Profile (SPP)

ADAPTATEUR WI-FI (OPTION) : Les enregistreurs ElitePro XC sont équipés d'un ensemble Wi-Fi et ont une antenne interne. Une antenne externe est facultative. Vous pouvez basculer entre l'utilisation de l'antenne interne et externe (si disponible sur votre enregistreur) en cochant ou décochant la case Utiliser l’antenne externe dans ELOG.

Option Wi-Fi disponible en deux configurations distinctes:
• antenne Interne: contactez-nous pour plus de détails
• antenne Externe 3 dbi: contactez-nous pour plus de détails

MECANIQUE

Conditions d’utilisation :

Température de -7 à + 60 °C (20 to 140 °F) et Humidité entre 5% to 95% sans condensation

TYPE BOITIER :

Plastique ABS, inflammabilité 94-V0

Dimensions :

21.6 x 6.3 x 4.7 cm

Poids Net (kg) :

340g

Livré avec :

Logiciel ELOG(en français), câble USB, sacoche de transport, manuel (en anglais) Pinces de tension (type à choisir en option)




TRANSFORMATEURS DE COURANT :
Les transformateurs de courant sont vendus séparément et sont disponibles dans de nombreux modèles et calibres.

Transformateurs de courant Split Core :

Modèle idéal pour les installations permanentes ou à long terme
Petit modèle :
ouverture 19 mm (0,75 pouces)
50/100 ampères
Moyen modèle :
ouverture 32 mm (1,25 pouces)
100/200/400/600 ampères
Grand modèle :
ouverture 51 mm (2,0 pouces)
600/1000 ampères
Split Core haute précision :
ouverture 10 mm (0,4 pouces)
5A/15A, modèle le mieux adapté aux petites charges


Transformateur à pinces :

Modèle parfait pour les installations permanentes, à court et à long terme.
Le transformateur à pinces facilite la connexion à la ligne ou au bus à l'aide d'une main seulement.
150/500/1000 A



RoCoil mV™ : Sortie 0-333 mV

  • 16 pouces, ouverture 13 cm (5 pouces), 1000 A
  • 24 pouces, ouverture 19 cm (7 pouces), 2 000 A
  • 36 pouces, ouverture 26 cm (10 pouces), 3 000 A
  • 72 pouces, ouverture 52 cm (20 pouces), 6 000 A

Transformateurs de courant flexibles :

Transformateurs de courant Rogowski Coil 36 pouces double gamme, alimentés par batterie
300 / 3 000 A ou 600 / 6 000 A


Configurez le point d'accès wifi de l'ElitePro XC et affichez des données en temps réel en utilisant un smartphone compatible WiFi, ordinateur portable ou tablette.



Logiciel ELOG13 sous environnement Windows


Configuration du module Elite Pro (type de réseau, rapport de pinces et tension, intervalle d'acquisition, alarmes...)



Visualisation des valeurs sous formes de tableaux et courbes



Gestion des historiques ; fonctions zoom et curseur Exportation des données vers les tableurs





 Info sur notre service de location :
Parce que vos besoins évoluent, Dimelco a créé un service de location adapté à vos attentes pour les appareils de mesure et de calibration, tous les détails dans le menu "Location".
