Module d'acquisition USB 8 voies thermocouple TC08
commentaires:
Le TC08 dispose de 8 voies d'enregistrement de mesure de température thermocouple sur PC, sa connectique USB permet de relier simultanément sur un seul PC jusqu'à 20 TC 08. Idéal pour une utilisation en tant que système d'acquisition de température multivoies et plus économique en comparaison aux autres systèmes de cette taille (branchement jusqu'à 20 modules sur un PC sous reserve d'un nombre suffisant de prises USB disponibles).





Cliquez l'image pour l'agrandir


Fiche technique (230 KB)


ATTENTION : Ce produit ne fait plus partie de notre catalogue !

- Voir nos autres : Modules d'acquisition
- Nous faire une : Demande de produit équivalent

  • Marque: PICO
  • 8 voies de mesure de température thermocouple
  • Entrées thermocouple: B, E, J, K, N, R, S, T
  • Large gamme de température: -270 à 1820°C
  • Compensation automatique de soudure froide
  • Haute résolution et haute précision
  • Ne nécessite pas d'alimentation extérieure
Avantage du modèle USB
Jusqu'à 20 TC08 peuvent êtres reliés simultanément sur un seul PC (avec HUB 20 USB pour les branchements)
  • Logiciel PICOLOG livré en standard
    • Acquisition, analyse et affichage des données en temps réel
    • Configurable de 1 mesure par seconde à 1 mesure par heure jusqu'à 1 million de points d'enregistrement
    • Logiciel en Français
    • Alarmes programmables pour chaque voies
    • Les données peuvent être exportées dans des bases de données ou des feuilles de calcul
    • Logiciel compatible Windows 3.x, 95/98/ME, NT/2000
  • Dimensions: 85 x 145 x 25mm


Spécifications
Description
Enregistreur de données thermocouple à huit voies auto alimenté par interface USB (pas d'alimentation externe), dispose de connecteurs thermocouples standard pour tous types de thermocouples classiques (B, E, J, K, N, R, S, T), gamme de mesure -270 à +1820 °C
Nonbre de voies
8
Précision
±(0.3% + 0.5°C)
Protection en surcharge
±10V
Temps de conversion
100ms par voie active
Connectique d'entrée
Thermocouple miniature
Tension max en mode commun
±5V
Connectique de communication
Port USB 1.1
Dimensions
85 x 145 x 25mm
Logiciels
(en standard)
PicoLog pour Windows (3.x, 95/98/ME, NT/2000)
Drivers & exemples en C, pascal, Delphi, Visual Basic, HP VEE et LabVIEW
Une macro est également fournie pour collecter les données directement sous Excel

Thermocouple
Gamme
Résolution (0.1°C)
Résolution (0.025°C)
B
100 / 1800
1030 / 1800
-
E
-270 / 790
-240 / 790
-140 / 790
J
-210 / 1050
-210 / 1050
-120 / 1050
K
-270 / 1370
-220 / 1370
-20 / 1150
N
-260 / 1300
-210 / 1300
340 / 1260
R
-50 / 1760
333 / 1760
-
S
-50 / 1760
250 / 1760
-
T
-270 / 400
-230 / 400
-

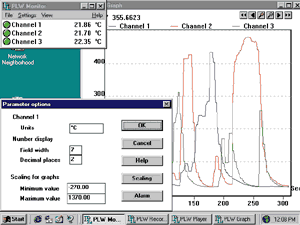

Logiciel PicoLog:


Permet l'exploitation des données pendant ou après leur acquisition:




Le logiciel fonctionne en 2 modes: le mode affichage (exploitation des données enregistrées) et le mode enregistrement. En installant une copie de PicoLog, il est possible de lancer l' application plusieurs fois, ce qui permet de travailler sur des données ayant été précédemment enregistrées, et d' enregistrer des données en même temps. Le logiciel peut également collecter des données de plusieurs modules en même temps.

Les données peuvent être aisément transférées (soit en graphiques soit en données brutes) à une autre application Windows via un "copier / coller" ou êtres sauvegardées en format texte ou feuilles de calculs. Le logiciel PicoLog supporte également le mappage IP, il est donc possible de transférer les mesures d' un site distant via un LAN d' entreprise ou même par l'Internet.
