Oscilloscopes numériques à mémoire Instek Série GDS-820/840
commentaires:
La famille des oscilloscopes numériques à mémoire Instek GDS 800 se caractérise par ses performances exceptionnelles, sa convivialité et son écran couleur ou monochrome. Ils sont proposés en standard avec de nombreuses fonctions et à un prix particulièrement compétitif.

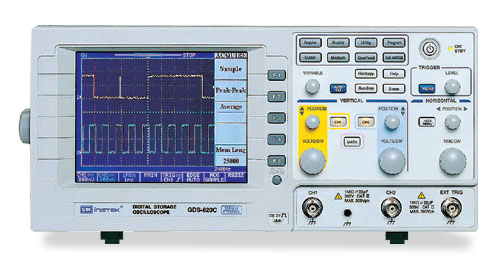

Cliquez l'image pour l'agrandir


Fiche technique (155 KB)


ATTENTION : Ce produit ne fait plus parti de notre catalogue !

- Voir nos autres : Oscilloscopes numériques à mémoire
- Nous faire une : Demande de produit équivalent

  • Marque: GOODWILL-INSTEK
  • Ecran de l'oscilloscope couleur ou monochrome LCD
  • Bandes passantes 150 ou 250 MHz
    GDS 820S / 820C : 150 MHz
    GDS 840S / 840C : 250 MHz
  • Très grande profondeur mémoire:
    125 k / voie
  • Echantillonnage 100 Ms/s par voie, 25Gs/s en mode répétitif
  • Analyse FFT en standard, fonction Go-No Go
  • Détection de crête 10ns
    Moyennage par 2, 4, 8, 16, 32, 64, 128, 256
  • 12 divisions en horizontal
  • 15 mesures automatiques
    Fréquencemètre 6 digits
  • Fonction Auto Setup de réglage automatique en vertical horizontal et déclenchement
  • Mémoire de 15 configurations et de courbes
  • Menu d'aide très pratique, choix de la langue
  • Nombreuses fonctions de déclenchement
  • Interfaces RS232, USB et imprimante en standard
    GPIB en option
  • Livré avec logiciel et lot de 2 sondes atténuatrices
    Le logiciel permet la visualisation et la récupération des courbes de l'oscilloscope sur PC
  • Garantie:

Goodwill: une expérience de 25 années en instrumentation

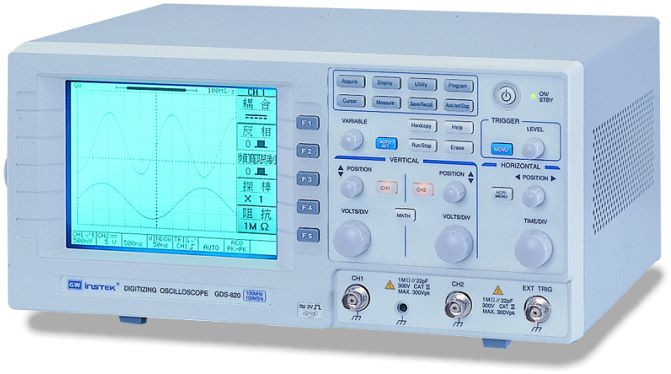

Façe avant du GDS 820


Affichage

Affichage par modèle

oscilloscope
GDS-820S

oscilloscope
GDS-820C

oscilloscope
GDS-840S

oscilloscope
GDS-840C

MonoChrome
(320*240)
5.7" LCD
Couleur (320*240)
5.7" LCD
MonoChrome
(320*240)
5.7" LCD
Couleur (320*240)
5.7" LCD
Contraste
Réglable
Graticule d'affichage
8 x 10 divisions (8 x 12 div, menu non présent)
Mode d'affichage
Point, Vectoriel, Mixte


Système Vertical

Bande Passante (-3dB)

oscilloscope
GDS-820S

oscilloscope
GDS-820C

oscilloscope
GDS-840S

oscilloscope
GDS-840C

DC~150MHz
DC~250MHz
Nombre de Voies
2
Resolution
8 bits
Sensibilité
2mV / div à 5V / div
Précision
+3%
Temps de montée

oscilloscope
GDS-820S

oscilloscope
GDS-820C

oscilloscope
GDS-840S

oscilloscope
GDS-840C

<2.3ns
<1.4ns
Couplage d'entrée
AC, DC, GND
Impédance d'entrée
1MOhms + 2%, ~ 22pF
Polarité
Positive et Négative
Tension maximale admissible sur l'entrée BNC
300V (DC + AC c.c), CAT II
Mesures
CH1-CH2, CH1+CH2, FFT
Gammes d'Offset
2mV/div ~ 50mV/div: ±0.5V ; 100mV/div ~ 500mV/div: ±5V ; 1V/div ~ 5V/div: ±50V
Limite de Bande Passante
20MHz (-3dB)


Système Horizontal

Gammes
1nS/DIV ~10S / DIV ; Défilement: 250mS/DIV ~ 10S/DIV (1-2-5 incréments)
Modes
Principal, Fenêtre, Zoom sur fenêtre, Défilement, X-Y
Précision ±0.01%
Gammes de Retard
Pré-trigger : 20 DIV, Post-trigger : 1000 DIV


Acquisition du Signal

Echantillonnage en Temps réel
100Ms/s maximum sur chaque voie
Echantillonnage en mode répétitif
25Gs/s maximum sur chaque voie
Longueur d'enregistrement
125k / Voie
Détection de Crête
10nS (500nS/DIV ~ 10S/DIV)
Mode d'Acquisition
Echantillon, Détection de crête, Moyenne
Moyenne
2, 4, 8, 16, 32, 64, 128, 256


Trigger

Source
CH1, CH2, LINE, EXT
Modes de déclenchement
AUTO-LEVEL, AUTO, NORMAL, SINGLE, TV, TIME DELAY, /EVENT DELAY, EDGE, PULSE WIDTH
Couplage
AC, DC, LF rej, HF rej, Noise rej
Sensibilité

oscilloscope
GDS-820S

oscilloscope
GDS-820C

oscilloscope
GDS-840S

oscilloscope
GDS-840C

DC ~ 25MHz : approx. 0.35 DIV ou 3.5mV ;
25MHz ~ 100MHz : approx. 1.5 DIV ou 15mV
DC ~ 25MHz : approx. 0.35 DIV ou 3.5mV ;
25MHz ~ 250MHz : approx. 1.5 DIV ou 10mV


Trigger Externe

Gamme
±15V
Sensibilité

oscilloscope
GDS-820S

oscilloscope
GDS-820C

oscilloscope
GDS-840S

oscilloscope
GDS-840C

DC ~ 30MHz : approx. 50mV ;
30MHz ~ 100MHz : approx. 100mV
DC ~ 30MHz : approx. 50mV ;
30MHz ~ 100MHz : approx. 100mV;

150MHz 100MHz ~ 250MHz : approx. 150mV
Impedance d'entrée

1MOhms + 2%, ~ 22pF

Entrée Maximale

300V (DC + AC crête), CAT II



Mode X-Y

Entrée Axe X / Entrée Axe Y

Voie 1 (CH1) / Voie 2 (CH2)

Décalage de Phase
±3° à 100kHz


Pointeurs & Mesures

Mesures de tensions automatiques
Vhi, Vlo, Vmax, Vmin, Vpp, Vavg, Vrms, Vamp
Mesures temporelles automatiques
Temps de montée, Temps de descente, Temps de cycle, Fréquence, Période, Largeur de pulse positif, Largeur de pulse négatif
Mesures sur les pointeurs
Mesure de différence de Tension entre les pointeurs(Delta V)
Mesure de différence de Temporelle entre les pointeurs (Delta T)
Mesure de différence de Fréquence entre les pointeurs (1/Delta T)


Fréquencemètre

Affichage
6 digits
Gamme
Couplage AC , 10Hz minimum de la Bande Passante
Source de Signal
Toute source de déclenchement disponible à l'exception des modes Largeur d'impulsion et déclenchement Vidéo

Fonctions du panneau de contrôle
Autoset
"Autoset" ajuste automatiquement les réglages de: vertical (volt/DIV), horizontal (sec/DIV), et déclenchement
Sauvegarde/Rappel
Jusqu'à 15 "configurations" de mesures peuvent être mémorisées et rappelées
Forme d'onde Sauvegarde/Rappel
2 "courbes" de forme d'onde peuvent être mémorisées et rappelées

Interface


oscilloscope
GDS-820S

oscilloscope
GDS-820C

oscilloscope
GDS-840S

oscilloscope
GDS-840C

Interface USB
En Standard
Interface RS232
En Standard
Port Imprimante
En Standard
Sortie Go-No Go
En Standard
Interface GPIB
En Option

Alimentation
Tension secteur
100V ~ 240V AC, sélection automatique
Fréquence
48Hz ~ 63Hz
Consommation
85Watts, 95VA maximum, avec ventilateur

Divers
Accessoires
Cordon secteur x 1 ;
Notice d'utilisation x 1 ;
Série GDS-820 : Sonde GTP-150A (10:1/1:1) x 2
Série GDS-840 : Sonde GTP-250A (10:1/1:1) x 2
Dimensions & Poids

254(L) x 142(H) x 310(P) mm, Approx. 4.1kg
