Comment réaliser la vérification des soupapes de sûreté sur site ?
|
Quels sont les ojectifs, les contraintes et les solutions proposées par DIMELCO ?
Une soupape de sûreté est un organe de sécurité qui nécessite une vérification périodique dont l’objectif est de vérifier que son point de déclenchement correspond au besoin initial. Sur site les principales contraintes sont liées au transport et à la mise en oeuvre du matériel, à la sécurité ainsi qu’au raccordement sur le Process.
DIMELCO propose ci-dessous deux solutions qui ne demandent ni de lourdes bouteilles d’air comprimé ou d’azote, ni d’alimentation électrique.
Nous fournissons également les flexibles sur mesure ainsi que les raccords nécessaires et profitons de cette newsletter pour vous présenter notre mesureur d’épaisseur de tuyauterie déjà utilisé avec succès sur certains sites. |
Vérification du déclenchement des soupapes sur site à des pressions jusqu’à plus de 100 bar.
L’objectif est de réaliser ces prestations avec des matériels portables, légers et rapides de mise en œuvre.
Pour cela DIMELCO propose deux types de solutions : |
 |

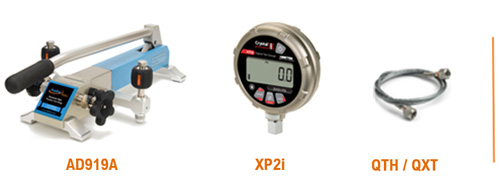

1- Une pompe pneumatique manuelle 140 bar (ADT919A) associée à un manomètre numérique ATEX (XP2i) et à un flexible, le tout dans une valise de transport. Le manomètre est capable de mémoriser la valeur pic de la pression correspondant à la pression de déclenchement de la soupape. Il suffit d'appuyer sur une touche pour visualiser la valeur. |
|
| |
 |

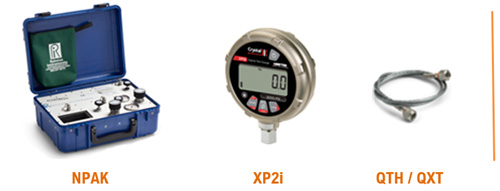

2- Une valise autonome (NPAK) intégrant une bouteille rechargeable d'air comprimé ou d'azote jusqu'à 200 bar, un régulateur détendeur, un manomètre numérique ATEX (XP2i) et un flexible. Il suffit de recharger la capacité interne à l'atelier avant d'aller sur site pour bénéficier d'un volume de près d'un demi mètre cube à la détente. Volume suffisant pour réaliser plusieurs tests au cours de la journée. La valise possède un logement pour ranger le manomètre et le flexible. |
|
| |
| Solutions de flexibles sur mesure et de raccords rapides |
Notre partenaire RALSTON Instruments propose de nombreuses solutions de raccordements rapides à vissage manuel, de flexibles sur mesure et de robinets d’isolement
Téléchargez la brochure dédiée |
|
Système de connexion Quick-Test Sécurité avec clapet anti-retour intégré. Pas de fuite, serrage à la main, sans clé Hautes pressions 475 bar ou 689 bar Laiton ou acier inox. |
 |
Un raccord rapide avec valve antiretour installé sur le manifold facilite le raccordement d'un calibrateur via un flexible |
|
|
| |
| Mesure d'épaisseur de tuyauterie |
|

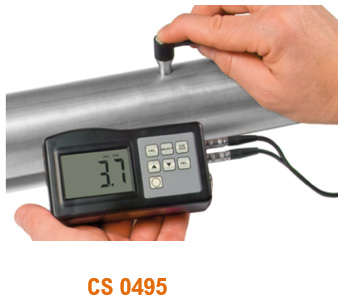

L’appareil de mesure d’épaisseur CS 0495 est petit, léger et livré avec sa sa malette de transport.
Bien qu’utilisant une technologie à ultrason complexe et évoluée, il est pratique à utiliser et à faire fonctionner. Il est capable de mesurer des épaisseurs de 1 à 200mm (45mm sur l’acier).
Afin d’offrir une traçabilité des mesures, il peut être fourni avec une cale étalon et un certificat d’étalonnage COFRAC.
C’est l’appareil idéal pour la mesure d’épaisseur de différents matériaux tels que l’acier, la fonte, la fonte grise, la fonte nodulaire, le zinc, le verre de quartz, le polyéthylène, le PVC…etc. |
|
| |
 |
| |
