(schéma indicatif) |
(1) - Connecteur
(2) - Reprise latérale
(3) - Reprise arrière
(4) - Passage câble
(5) - Reprise latérale
(6) - Raccord rapide
Voir la définition de chaque fiche. |
|
|
|

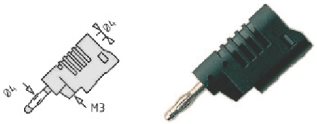

Réf. 1080
Connecteur mâle Ø4
mm non-isolé (1) + reprise arrière femelle Ø4
mm (3) + vis M3 de raccord rapide (6) + reprise arrière
femelle Ø4 mm / passage câble raccord rapide (4).
|
|
|
Réf.
1084
Connecteur mâle Ø4
mm non-isolé (1) + reprise arrière femelle Ø4
mm (3) + vis M3 de raccord rapide (6) + reprise arrière
femelle Ø4 mm / passage câble raccord rapide (4)
+ reprise latérale femelle Ø4 mm (2) + 2 reprises
latérales femelles Ø2 mm (5).
|
|
|

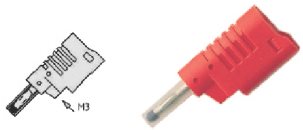

Réf.
1086
Connecteur mâle Ø4
mm à fourreau rétractable translucide et embout
isolant (pour éviter les contacts accidentels) (1) + reprise
arrière femelle Ø4 mm (3) + vis M3 de raccord rapide
(6) + reprise arrière femelle Ø4 mm / passage câble
raccord rapide (4). |
|
|

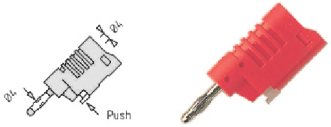

Réf.
1087
Connecteur mâle Ø4
mm non-isolé (1) + reprise arrière femelle Ø4
mm (3) + bouton poussoir de raccord rapide (6) + reprise arrière
femelle Ø4 mm / passage câble raccord rapide (4). |
|
|
Réf.
1089
Connecteur mâle Ø4
mm à fourreau rétractable translucide et embout
isolant (pour éviter les contacts accidentels) (1) + reprise
arrière femelle Ø4 mm (3) + bouton poussoir de
raccord rapide (6) + reprise arrière femelle Ø4
mm / passage câble raccord rapide (4).
|
|
|
Réf.
1090
Connecteur mâle Ø4
mm non-isolé (1) + reprise arrière femelle Ø4
mm (3) + bouton poussoir de raccord rapide (6) + reprise arrière
femelle Ø4 mm / passage câble raccord rapide (4)
+ reprise latérale femelle Ø4 mm (2) + 2 reprises
latérales femelles Ø2 mm (5).
|
