ADT-780 Contrôleur automatique / calibrateur de pression

commentaires:
La série des ADT 780 intègre les années d'expérience acquise depuis le lancement des calibrateurs ADT761. La particularité de ce contrôleur est de pouvoir être associé à une pompe électrique 70 bar et éventuellement d'un booster 200 bar afin d'offrir un ensemble totalement autonome. Ce nouveau calibrateur de laboratoire offre des fonctionnalités avancées et se décline en 2 gammes de mesure 70 bar ou 200 bars. La gamme définit la qualité du contrôle de la stabilité du point de consigne. Chaque configuration inclue un capteur qui est présélectionné dans la gamme des capteurs afin de remplir au mieux les besoins de votre application. Des modules de pression internes et externes permettent une gamme étendue de mesure tout en garantissant une précision maximale.





Cliquez l'image pour l'agrandir


  DOCUMENTATIONS


ATTENTION : Ce produit ne fait plus partie de notre catalogue !

- Voir nos autres : Calibrateurs de laboratoire
- Nous faire une : Demande de produit équivalent

  • Marque: ADDITEL
  • Gamme de pression jusqu’à 200 bars
  • Modules de pression interchangeables intelligents
  • Précisions jusqu’à 0,005% de la lecture +0,005 de la pleine échelle
  • Solution autonome de génération jusqu’à 200bars avec la pompe électrique EPUMP et le Gas Booster
  • Solution autonome de génération jusqu’à 70 bar avec la pompe électrique EPUMP
  • Modèle avec gamme de précision de 0,02% de la pleine échelle
  • Modules de pression externes jusqu’à 200 bar
  • Communications wifi
  • Entièrement compensé en température sur la gamme 0-50°C
  • Communications process HART et PROFIBUS PA
  • Ecran tactile couleur 7’’
  • Contrôle de la stabilité à 0,003% de la pleine échelle
  • Capteur Barométrique intégré Affichage numérique et graphique
  • Interface intuitive sous forme d’icone
  • Spécifications techniques
    • Alimentation 100V – 250V, 50/60 Hz
    • Connecteur pression G1/8 F
    • Température de stockage -20°C à 70°C
    • Environnement de travail 0-95% HR sans condensation
    • Afficheur 7 ‘’ (17.8 cm) color, Tactile couleur
    • Masse 15 kg
    • Dimensions 419 x 440 x 132 mm
    • Montage Sur table, option montage rack
    • Chocs 4G
    • Vibration 1G 10Hz~500Hz
  • Autres spécifications
    • Spécifications WIFI 802.11 b, g, et n
    • Sortie analogique sélectionnable 0-10 V, 0-5 V, 0-20 mA, 4-20 mA
    • Communications RS232, USB, LAN, WIFI
    • Indicateur de stabilité Réglable par l’utilisateur
    • Vitesse de balayage typique 20 secondes
    • Modes opératoires Contrôle, mesure et mise à l’air libre
    • Mode affichages Contrôleur : indique pression et contrôle
    • Calibrateur : indique pression, contrôle et mesures électriques
    • Langues Anglais, allemand, espagnol, français, italien, portugais, russe, japonais et chinois
    • Conformité CE
    • Certificat d’étalonnage Certificat traçable NIST inclus en standard
  • Accessoires (fournis en standard)
    • ADT 127: Manifold externe avec câble de connexion
    • Adaptateur secteur:110V/220V
    • 9022: Set de câbles de mesures électriques
    • 9020: Câble de court-circuit
    • 9060: Câble de connexion avec Modules de pression externes
    • Set d’adaptateurs
    • Certificat traçable NIST
    • Joints O-RING: 20pc
 Notre service métrologie

répond à vos besoins:

- Constats de vérification
- Certificats d'étalonnage

Raccordés / accrédités Cofrac

Plus d'informations




Solution autonome

La majorité des contrôleurs de pression présents sur le marché nécessitent une bouteille de gaz permettant la génération de pression. Cette nécessité limite la mobilité de cette solution technologique. Les ADT 780 peuvent être couplés avec une pompe électrique E PUMP générant jusqu’à 70 bars, et cette pression peut être augmentée par l’utilisation du GAS BOOSTER, permettant la génération de pression jusqu’à 200 bar.

Les ADT 780 peuvent être également raccordés à une source de pression externe comme une bouteille d’azote par exemple.

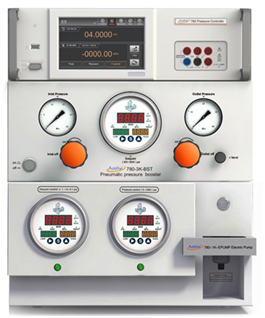

ADT 780 + EPUMP + GAS BOOSTER



Conception modulaire

2 modèles de base :

ADT780-1K: contrôleur de pression 70 bar
ADT780-3K:
contrôleur de pression 200 bar

Chaque unité intègre un capteur à choisir parmi la gamme proposée. Les capteurs standards ADT 160A-CP-XXX) sont fabriqués sur une base de membrane silicone et garantissent une précision a un an de 0,02% de la pleine échelle. Pour atteindre une précision améliorée, les capteurs quartz, spécifiquement vieillis, permettent d’atteindre la précision de 0,005% de la mesure + 0,005% de la pleine échelle.
Apres assemblage, chaque capteur est testé et compensé sur une plage de 0 à 50°C. Les ADT 780 permettent l'utilisation un capteur interne et un capteur externe, mais également l’interchangeabilité des capteurs par utilisation de la série des modules de pression intelligents.

Chaque ADT 780 est fourni avec un capteur barométrique interne, permettant de réaliser des étalonnages de systèmes de pression relative ou absolue.

Mesure de Process

Les ADT 780 permettent également l’étalonnage direct de transmetteurs de pression grâce à la fonctionnalité de mesure de courant, avec alimentation 24V, de tension ainsi que l’étalonnage et la vérification de pressostats, grâce à la fonction switch. Ils sont aussi communiquant avec les protocoles HART et PROFIBUS PA.



Fonctions et points clés

Spécifications

ADT780-1K

ADT780-3K

Gamme de mesure pression

-0.95 to 70 bar (-13.5 to 1,000 psi

-0.95 to 200 bar (-13.5 to 3,000 psi)[1]

Contrôle stabilité

0.003% FS (stabilité basée sur le % PE de la gamme de contrôle)

Précision
(incluant stabilité à 1 an)

Se reporter à la table des capteurs disponibles

Stabilité à 1 an)

capteur standard : 0.01% de la pleine échelle
capteur amélioré : 0.005% de la pleine échelle

Media

Gaz propre

Indication surpression

103% to 120% (selon le capteur)

Résolution

4, 5, 6, or 7 digits (sélectionnable par l’utilisateur)2]

Pression

relative, Absolue

Temps de chauffe

15 minutes

Temps d’établissement de la pression -(dans la gamme 0.003%FS)

20 secondes (changement de pression de 10%PE pour volume de test de 50 ml)

Unités de mesure

Pa, hPa, kPa, MPa, bar, mbar, psi, mmHg@0°C,cmHg@0°C, mHg@0°C, inHg@0°C,
inH2O@4°C, mmH2O@4°C, cmH2O@4°C, mH2O@4°C, mmH2O@20°C, cmH2O@20°C,
mH2O@20°C, kg/m2, kg/cm2, mtorr, torr, atm, lb/ft2, tsi, sélectionnable par l’utilisateur

Pression de contrôle minimale[3]

0.0001 psi

0.001 psi

Capteur barométrique: 0-120Kpa, 0,05% de la pleine échelle (0,01% en option)



Spécifications en mesure électriques

Spécifications

Gammes

Résolution

Précision

Tension DC

-30V à 30V

0.1mV

±0.01% L + 1.5 mV

Tension DC

-300 à 300mV

1µV

±0.01% L+ 15 μV

Courant DC

-30à 30mA

0.1µA

±0.01% L+ 1.5 μA

Test de pressostat

Tension 3-24V

Alimentation 24V

24V ± 0.24V, max 30mA



Gammes de pression



Surpression

Contrôleur ADT780 suggéré

P/N

Bar a

media

transitoire

continue



Capteur de précision quartz Précisions 0.005% L+0.005% PE







AP45Q

0 à 2.0

G

3X

1.2x

ADT780-1K

AP100Q

0 à 7.0

G

3X

1.2x

ADT780-1K

AP400Q

0 à 28

G

3X

1.2x

ADT780-1K /3K

AP500Q

0 à 35

G

3X

1.03x

ADT780-1K /3K

AP1KQ

0 à 70

G

3X

1.1x

ADT780-1K /3K

AP2KQ

0 à 140

G

3X

1.1x

ADT780-3K

AP3KQ

0 à 200

G

3X

1.1x

ADT780-3K

Capteur de précision standard Précisions 0.02% PE





CP10

±0.7

G

3X

1.2x

ADT780-1K

CP15

±1.0

G

3X

1.2x

ADT780-1K

CP30

-1 à 2.0

G

3X

1.2x

ADT780-1K

CP50

-1 à 3.5

G

3X

1.2x

ADT780-1K

CP100

-1 à 7.0

G, L

3X

1.2x

ADT780-1K

CP300

-1 à 20

G, L

3X

1.2x

ADT780-1K /3K

CP500

-1 à 35

G, L

3X

1.2x

ADT780-1K /3K

CP600

-1 à 40

G, L

3X

1.2x

ADT780-1K /3K

CP1K

-1 à 70

G, L

3X

1.2x

ADT780-1K /3K

CP2K

-1 à 140

G, L

3X

1.2x

ADT780-3K

CP3K

-1 à 200

G, L

3X

1.2x

ADT780-3K


ADT780-1K – EPUMP : pompe électrique
Génère du vide à 70 bars
Filtre intégré et piège à liquide
Gamme de pression : -0.95 à 75 bar
Masse : 31.6 kg
Dimensions : 440 X 235X 550 mm
Alimentation : 100 à 250Vac
Media : Air
Port de connexion pression : G1/8F
Température de stockage : -20°C à 70°C
Environnement de travail : 0-95% HR sans condensation
Montage : Table – option Kit de montage rack
Contrôle : 2 LEDS avec réglage des limites de pression
Temps de montée à la pression max : Environ 2 minutes avec le contrôleur ADT 780



ADT780-1K –BST : booster
Permet de monter la pression jusqu’à 200 bar
Pression mini : 20bar
Gamme de pression de sortie : 20 bars à 250 bars
Flux d’entrée : 50ml/min
Masse : 33,6kg
Dimensions : 451X 185x 607 mm
Alimentation : 100 à 250V
Media : Azote ou gaz propre
