Convertisseur isolateur de process K109UI

K-BUS: connecteur de liaison d'alimentation entre modules
K-SUPPLY: module d'alimentation

Produits -> Division Process -> Convertisseurs - Isolateurs - Relais -> Convertisseurs de process

commentaires:

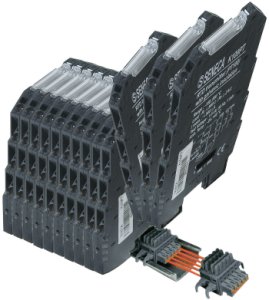

Le convertisseur isolateur de process K109UI est un modèle ultra-plat destiné à un montage rail-din. En plus d'une connectique d'alimentation classique de 19,2 à 30Vdc, il dispose d'un système d'alimentation distribuée permettant de relier jusqu'à 16 ou jusqu'à 75 appareils à l'aide de connecteurs et blocs alimentation optionnels spécifiques.

Cliquez l'image pour l'agrandir

DOCUMENTATIONS

	Fiche technique (355 KB)

DEMANDER UN DEVIS



Marque: SENECA Entrée tension: 0..10 / 2..10 / 0..5 / 1..5 / 0..15 / 0..30Vdc Impédance 110 KOhms (10V), 325 KOhms (30V) Entrée courant: 0..20 / 4..20mA Impédance 35 Ohms Fonction extraction de racine carrée, linéarisation, inversion de signal, filtre cut-off programmable... Sortie courant 4..20 / 20..4 / 0..20 / 20.0 mA (charge max 500 Ohms) ou tension 0..10 / 2..10 / 0..5 / 1..5 Vdc (charge min 2KOhms) Entrée et sortie configurables par Dip-Switch Résolution 14 bits Précision: 0.08% P.E sur sortie mA et 5V 0.07% P.E sur sortie 10V Dérive thermique: <120 ppm/K Temps de réponse < 40ms sans filtre, < 88ms avec filtre Isolation galvanique entrée/sortie/alimentation: 1500Vac (50Hz, 1 minute) Alimentation de 19,2 à 30Vdc Consommation 500 mW Limitation de courant de sortie à 25mA Montage Rail-Din 35mm Diamètre max des câbles de raccordement 2.5mm² Options d'alimentation: K-BUS: connecteur de liaison d'alimentation entre modules K-SUPPLY: module d'alimentation Très faibles dimensions: 102,5 x 93,1 x 6,2 mm Poids 50g
