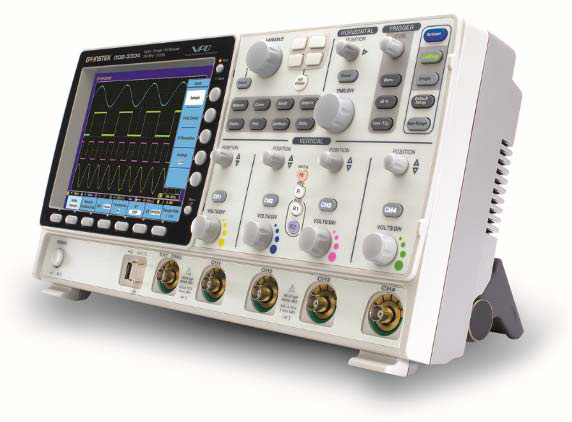

Les oscilloscopes numériques à mémoire GW Instek série GDS3000 se déclinent en 6 modèles avec une bande passante de 150 à 350MHz sur 2 ou 4 voies. Ils couvrent la majorité des applications de laboratoire, de service après vente... Leur interface USB permet la sauvegarde et le rappel de données, l'impression d'écran, le contrôle à distance, la mémorisation d'une configuration pour transfert vers un autre oscilloscope de la série GDS3000. |
|
|
|
- Marque: GW-INSTEK
- Grand écran couleur LCD TFT 8"
- Bande passante de 350/250/150 MHz
- 2 ou 4 voies (selon modèle)
- Echantillonage en temps réel 2,5 à 5 GS/s (selon modèle)
- Echantilonnage en mode répétitif 100 GS/s
- Moyennage par 2, 4, 8, 16, 32, 64, 128, 256
- Longueur d'enregistrement 25K points maximum
- 28 types de mesures automatiques : tension, fréquence (temps) et retard
- Mesures en temps réel
- Fonctions FFT
- Interface RS 232, USB, LAN, VGA
- Interface GPIB en option
- Alimentation de 100 à 240Vac
- Dimensions : 400 x 200 x 130 mm
- Poids 4kg
- Garantie:

|
|
Fonctions/Modèles |
GDS-3152/3154 |
GDS-3252/3254 |
GDS-3352/3354 |
Système
Vertical |
Nombre de voies |
2 + ext /
4 + ext |
2 + ext /
4 + ext |
2 + ext /
4 + ext |
Bande passante |
DC - 150 MHz (-3
dB) |
DC - 250 MHz (-3
dB) |
DC - 350 MHz (-3
dB) |
Temps de montée |
2.3 ns
Approx. |
1.4 ns
Approx. |
1 ns
Approx. |
Sensibilité |
2
mV/div~5V/div |
Précision |
±(3% x [Lecture] + 01 div + 1mv |
Couplage |
AC, DC,
& Masse |
Impédance d'entrée |
1
MOhm, 16 pF |
Polarité |
Normal
& Inverse |
Entrée Max |
300 V
(DC + AC crête), CAT I |
Waveform Signal Process |
+ , - ,
x , / , FFT, FTT rms |
Gammes d'Offset |
2
mV/div ~ 100 mV/div : ±0.5V
200 mV/div ~ 5 V/div:±25V |
Limite de Bande Passante |
20 / 100 / 200 MHz
(-3 dB) |
|
Trigger |
Sources |
Modèle 2 voies : CH1, CH2, Line, Ext
Modèle 4 voies : CH1, CH2, CH3, CH4, Line, Ext |
Modes |
Auto-Level, AUTO, NORMAL,
SINGLE, TV, Front, Largeur de Pulse Time-delay (voie 2 uniquement), Event-delay (voie 2
uniquement) |
Couplage |
AC , DC , réjection LF , réjection HF ,
réjection de bruit |
Sensibilité |
DC: Approx. 1div
or 10mV
50MHz ~ 350MHz : Approx. 1.5div ou 15mV |
|
Système
Horizontal |
Gammes |
1ns/div ~ 100s/div (1-2-5
incréments); Défilement : 100ms/div ~ 100s/div |
Modes |
Principal, fenêtre, Zoom sur fenêtre, défilement, SCAN, X-Y |
Précision |
±20 ppm sur toute base de temps > 1ms |
Pre-trigger |
10 div
max. |
Post-Trigger |
1000
div |
|
Acquisition du signal |
Echantillonnage en Temps réel |
2 voies: 2.5 GS/s
4 voies: 5 GS/s
|
Echantillonnage en mode répétitif |
100 GS/s |
Résolution |
8 Bits |
Longueur d'enregistrement |
25K points Maximum |
Mode d'acquisition |
Echantillon, Détection de crête, Moyenne, Cumul, Haute résolution |
Détection de Crête |
2 ns |
Moyenne |
2 ~ 256 |
|
Affichage |
Type |
TFT 8" |
Résolution d'affichage |
800 x 600 pixels |
Graticule d'affichage |
8 x 10 divisions |
Luminosité d'affichage |
ajustable |
|
Interface |
Sortie GO/NO GO (BNC) |
5V max / 10 mA sur collecteur Ouvert |
RS-232 |
Sur DB 9 male |
USB |
USB2 compatible |
GPIB (option) |
Totalement programmable avec compatibilité IEEE488.2 |
Port Ethernet |
RJ-45 - 10/100 Mbps |
Port Vidéo SVGA |
Connecteur fem DB15, sortie moniteur pour affichage sur écran SVGA |
|
Alimentation |
Plage de tension |
100 V ~ 240 VAC / 48 Hz ~ 63
Hz, selection automatique |
|
|
