Testeur de sécurité électrique - diélectrimètre GPT-9800

Produits -> Division Test et Mesure -> Testeurs de sécurité électrique -> Testeurs de sécurité

commentaires:
La nouvelle série GPT-9800 de testeurs de sécurité électrique ( diélectrimètre ) répond à une variété de normes de sécurité telles que IEC, EN, UL, CSA, GB, JIS et autres exigences relatives à la sécurité pour les tests de sécurité des produits et composants électroniques. Un total de 4 testeurs de sécurité dans la série GPT-9800, à savoir GPT-9804, GPT-9803, GPT-9802 et GPT-9801, sont disponibles pour diverses applications. Le GPT-9804 est un modèle 4-en-1 capable de réaliser les tests de diélectrique et d'isolement en AC et en DC, les tests de résistance d'isolement et les mesures de continuité de terre. Cette série GPT-9800 remplace la série des GPT/GPI-700A. Voir tableau d'équivalence plus bas.

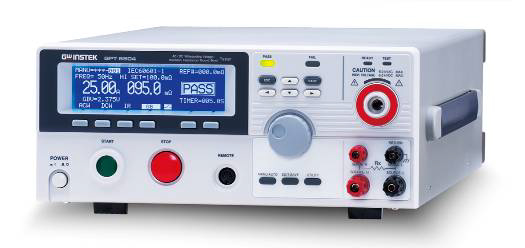

Cliquez l'image pour l'agrandir

DOCUMENTATIONS

	Fiche technique (1 MB)

DEMANDER UN DEVIS



Marque: GW-INSTEK Le GPT-9804 dispose de 4 fonctions : Test diélectrique en AC sous 5KV et 40mA Test diélectrique en DC sous 6KV et 10mA Résistance d’isolement de 50 à 1000V Test de continuité de terre avec un courant de 3 à 30A Références de commande : GPT-9804 : AC 200VA Tension AC, tension DC, résistance d’isolement, continuité de terre GPT-9803 : AC 200VA Tension AC, tension DC, résistance d’isolement GPT-9802 : AC 200VA Tension AC, tension DC GPT-9801 : AC 200VA Tension AC Voir également la série économique GPT/GPI-800 Caractéristiques principales de la série GPT-9800 : Test sous 200VA AC Afficheur LCD bleu avec matrice 240x64 Mode Manuel / Auto Touches de fonction pour une sélection rapide Flash haute intensité pour l'indication de prudence et indication d’état Fonction de sécurité INTERLOCK Remise à zéro à l’allumage Temps de montée réglable Mesure de courant TRMS Haute résolution: 1µA sur la mesure de courant et 2V en réglage de tension Amplificateur PWM Mémoire : 100 blocs de réglages en condition de test (pas) Chaque pas peut être nommé individuellement Borne pour télécommande “Start” et “Stop” en face avant Interface : RS-232C, USB, Signal I/O and GPIB (option) Accessoires livrés en standard : Guide de démarrage rapide 1 CD (manuel d'utilisation) 1 Cordon secteur Clé Interlock x 1 (protection de l'utilisateur contre les utilisations non planifiées) Connecteur de commande externe x 1 Cordon de test GHT-114 x 1 pour GPT-9803/9802/9801 Cordon de test GHT-114 x 1, GTL-115 x 1 pour GPT-9804 Option : Opt.1 : carte GPIB Accessoires optionnels : GHT-113 : Pistolet de test Haute tension GHT-205 : Sonde de test Haute tension GTL-232 : Câble RS232C, femelle 9 broches/9broches null Modem pour ordinateur GTL-247 : Câble USB, type A-A, approx. 1.8m GTL-248 : Câble GPIB, approx. 2m GRA-402 : Adaptateur montage RACK (19”, 4U) Garantie (sauf accessoires):

Notre service métrologie

répond à vos besoins:

- Constats de vérification
- Certificats d'étalonnage
Raccordés / accrédités Cofrac

Plus d'informations

Référence	Désignation	Prix: (H.T)	Panier	Délai

GPT-9801	Testeur de sécurité électrique 200VA AC	-		Stock / 2 semaines

GPT-9802	Testeur de sécurité électrique 200VA AC/DC	-		Stock / 2 semaines

GPT-9803	Testeur de sécurité électrique 200VA AC/DC/IR	-		Stock / 2 semaines

GPT-9804	Testeur de sécurité électrique 200VA AC/DC/IR/GT	-		Stock / 2 semaines

Voir tous les produits de la marque GW-INSTEK

Caractéristiques AC
Tension en sortie	0.100kV ~ 5.000kV ac
Résolution en tension de sortie	2V/pas
Précision en tension de sortie	± (1% de la consigne + 5V) [sans charge]
Charge nominale maximale	200 VA (5kV/40mA)
Courant nominal maximal	40mA (0.5kV< V ≦5kV) 10mA (0.1kV≦ V ≦0.5kV)
Forme d'onde	Sinusoidal
Fréquence	50 Hz / 60 Hz selectionnable
Régulation en tension	± (1% de la lecture + 5V) [pleine charge → sans charge]
Précision en mesure de tension	± (1% de la lecture + 5V)
Gamme de mesure en courant	0.001mA ~ 40.0mA
Meilleure résolution en courant	0.001mA / 0.01mA /0.1mA
Précision en mesure de courant	±(1.5% de la lecture + 30µA)
Méthode comparateur à fenêtre	Oui
ARC Detect	Oui
RAMP (Temps de montée)	0.1s ~ 999.9s
TIMER	OFF, 0.5s ~ 999.9s
GND	RETOUR / GUARDE
Caractéristiques DC (GPT-9804/9803/9802)
Tension en sortie	0.100kV ~ 6.000kV dc
Résolution en tension de sortie	2V/pas
Précision en tension de sortie	± (1% de la consigne + 5V) [sans charge]
Charge nominale maximale	50W (5kV/10mA)
Courant nominal maximal	10mA (0.5kV< V ≦6kV) 2mA (0.1kV≦ V ≦0.5kV)
Régulation en tension	± (1% de la lecture + 5V) [pleine charge → sans charge]
Précision en mesure de tension	± (1% de la lecture + 5V)
Gamme de mesure en courant	0.001mA ~ 10.0mA
Meilleure résolution en courant	0.001mA /0.01mA /0.1mA
Précision en mesure de courant	±(1.5% de la lecture + 30µA)
Méthode comparateur à fenêtre	Oui
ARC Detect	Oui
RAMP (Temps de montée)	0.1s ~ 999.9s
TIMER	OFF, 0.5s ~ 999.9s
GND	RETOUR / GUARDE
Résistance d'isolement (GPT-9804/9803)
Tension en sortie	50V ~ 1000V dc
Résolution en tension de sortie	50V/pas
Précision en tension de sortie	± (1% de la consigne + 5V)
Resistance Measurement Range	1MW ~ 9500MW
Test en tension	50V≦ V <500V 1~50MΩ：±(5% de la lecture + 1 MΩ) 51~2000MΩ：±(10% de la lecture + 1 MΩ)
Test en tension	500V≦ V ≦1000V 1~500MΩ：±(5% de la lecture + 1 MΩ) 501~9500MΩ：±(10% de la lecture + 1 MΩ)
Méthode comparateur à fenêtre	Oui
RAMP (Temps de montée)	0.1s ~ 999.9s
TIMER	1s ~ 999.9s
GND	GUARDE (fixe)
Résistance de terre (GPT-9804)
Courant en sortie	03.00A ~ 30.00A ac
Résolution en courant de sortie	0.01A
Précision en courant de sortie	3A≦I≦8A：±(1% de la lecture + 0.2A) 8A<I≦30A：±(1% de la lecture + 0.05A)
Test-Voltage	6Vac max (circuit ouvert)
Fréquence	50Hz / 60Hz selectionnable
Gamme de mesure en résistance	0.1mOhms ~ 650.0mOhms
Résolution en mesure de résistance	0.1mOhms
Précision de mesure en résistance	±(1% de la lecture + 2 mOhms)
Méthode comparateur à fenêtre	Oui
TIMER	0.5s ~ 999.9s
Méthode de test	4 piquets
GND	GUARDE (fixe)
Mémoire
Single Step Memory	MANU：100 blocks
Automatic Testing Memory	AUTO：100 blocks, manu per auto：16
Interface
RS-232C	Standard
USB	Standard
GPIB	Option
Commande externe (en face avant)	Standard
Signal I/O	Standard
Affichage
-	Matrice LCD 240 x 64 bleue
Alimentation
-	AC 100V/120V/220V/230V ± 10%, 50/60Hz
Poids et dimensions
-	330(L) x 150(H) x 460(P) mm Approx. 15kg max. pour GPT-9803/9802/9801 Approx. 19kg max. pour GPT-9804

Tableau d’équivalence GPT/GPI-700 et GPT-9800

Nouveau modèle	Remplace
GPT-9804 : AC+DC+IR+GB	GPI-745A
GPT-9803 : AC+DC+IR	GPI-735A et GPI-725A
GPT-9802 : AC+DC	GPT-715A
GPT-9801 : AC	GPT-705A
