Centrale d'acquisition géotechnique DT85G

commentaires:
Les 30 ans d'expérience en géotechnique de DataTaker ont permis de produire le GeoLogger DT85G pour toutes vos applications géotechniques et de capteurs à corde vibrante. De conception et de technologie avancées cette centrale d'acquisition géotechnique avec 16 entrées analogiques est capable de mesurer jusqu'à 16 jauges de contrainte à cordes vibrantes avec thermistances ou 48 jauges de contrainte à cordes vibrantes sans thermistances, extensible jusqu'à 960 voies. La Centrale d'acquisition géotechnique permet de travailler avec toutes les grandes marques internationales de capteurs à corde vibrante et géotechnique comme Slope Indicator, Geokon, Soil Instruments, Roctest, RST Instruments, AGI Applied Geomechanics Inc. ...

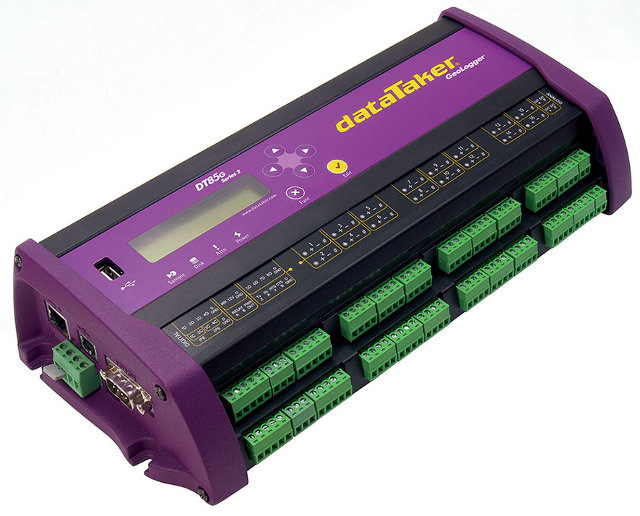

Cliquez l'image pour l'agrandir


  DOCUMENTATIONS
DEMANDER UN DEVIS
INSCRIPTION NEWSLETTER


     NOUVEAUTÉ

  • Marque: DATATAKER
  • 16 à 48 voies analogiques universelles et surtout pour les capteurs à corde vibrante et géotechnique
    • Slope Indicator, Geokon,
    • Soil Instruments,
    • Roctest,
    • RST Instruments,
    • AGI Applied Geomechanics Inc…
  • 8 voies digitales
  • 1 voie série (pour capteur intelligent)
  • Entrées / sorties logiques : 12 voies bi-directionnelles pour état ou comptage
  • 1 entrée RS232/422/485 pour capteur externe à sortie numérique
  • Possibilité d’ajouter jusqu’à 16 Modules d'extension d'entrées CEM20: Chaque CEM20 ajoute 20 voies analogiques sur une voie analogique de la DT85G
  • Bonne précision et résolution sur 18 bits
  • Voies calculs
  • Alarmes sur condition avec temporisation avec action sur sorties logiques
  • Affichage alphanumérique LCD avec rétro éclairage
  • Clavier de programmation
  • Mémoire interne jusqu’à 10 millions de points)
  • Liaisons RS232 / Ethernet 10 Base T / USB / RS422 / RS485
  • Raccordement possible avec automates et modem
    Supporte le protocole TCP/IP pour interrogation à distance (Internet)
  • Alimentation capteur 4,5V sur chaque voie
  • Alimentations externes de 12 à 30 Vdc
  • Borniers débrochables
  • Construction particulièrement robuste (boîtier métallique)
  • Boîtier compact
  • Garantie:


CEM20 / Cliquez l'image pour l'agrandir
 Notre service métrologie

répond à vos besoins:

- Constats de vérification
- Certificats d'étalonnage

Raccordés / accrédités Cofrac

Plus d'informations

Référence
Désignation
Prix: (H.T)
Panier
Délai
DT85G

Centrale de mesure

-


2 à 3 semaines
CEM20

Module d'extension

-


2 à 3 semaines
Voir tous les produits de la marque DATATAKER


  • 16 à 48 voies analogiques dont capteurs à corde vibrante et géotechnique (15 voies en 2 fils "mode commun", 5 en 3 ou 4 fils) + 12 entrées / sorties logiques
  • 8 voies digitales
  • 1 voie série (pour capteur intelligent)
  • Entrées analogiques programmables et isolées (multiplexage par relais)
    • Tension de ± 30mV à ± 30V
    • Courant en mA de ± 0,3mA à ± 30mA
    • process 4.20mA
    • thermocouples B / C / D / E / G / J / K / R / S / T
    • sondes à résistance Pt / Ni / Cu
    • pont de jauges 1/4, 1/2 ou pont complet
    • capteurs à corde vibrante et géotechnique comme Slope Indicator, Geokon, Soil Instruments, Roctest, RST Instruments, AGI Applied Geomechanics Inc…
  • Entrées / sorties logiques
    • 8 voies bi-directionnelles pour état ou comptage
    • entrée logique maxi 30V (10Hz max)
    • 4 sorties logiques FET
    • 1 sortie relais 30Vdc 1A
    • 4 entrées comptage 100 KHz ou 2 pour codeurs
    • 1 entrée RS232/422/485 pour capteur externe à sortie numérique
  • Module d'extension d'entrées CEM20:
    • Chaque CEM20 ajoute 20 voies analogiques sur une voie analogique de la DT80G
    • Jusqu'à 5 CEM20 peuvent être reliés à une centrale
    • Alimentation 12Vdc, le CEM20 s'éteint automatiquement si acquisition stoppe
  • Bonne précision et résolution sur 18 bits
  • Voies calculs: sin / cos / tan / asin / acos / atan / abs / sqrt / moyenne / min / max avec temps / intégrale / histogramme...
  • Alarmes sur condition avec temporisation avec action sur sorties logiques
  • Echantillonnage 25Hz maxi (jusqu'à 70 Hz sans réjection du bruit)
  • Cadences au nombre de 11 de 10 ms à plusieurs jours
  • Affichage alphanumérique LCD sur 2 lignes de 16 caractères avec rétro éclairage
  • Clavier 6 touches + 3 diodes LED
  • Mémoire interne de 128 MB
  • Segmentation de la mémoire par taches (10 millions de points) + Mémoire USB de 90.000 points
  • Liaisons RS232 / Ethernet 10 Base T / USB / RS422 / RS485
    Raccordement possible avec automates et modem
    Supporte le protocole TCP/IP pour interrogation à distance (Internet)
  • Alimentation capteur 4,5V sur chaque voie
  • Alimentations:
    • Alimentation externe de 12 à 30 Vdc
  • Mémoire et horloge sauvegardées par batterie interne
  • Dimensions: 181 x 136 x 63 mm
    Poids 1,5 kg
  • Température d'utilisation: de -45 à +70°C
  • Livrée en standard avec logiciels et câble USB, adaptateur secteur 110V à 240Vac sortie 15Vdc 800mA et manuels d'utilisation.


Mise à jour du firmware :

  Documents pour la mise à jour
Note d'installation du logiciel «Dex» en USB
DtUsbPackage-9.18
MAJ par clé USB*
Procédure de mise à jour
*Note : Il suffit de dézipper le fichier à la racine d'une clé USB.
Placez ensuite la clé dans le port USB de la façade de la DT8x et tout se fait automatiquement.
Attention : les données et la configuration de la centrale peuvent être perdues, il est conseillé de les sauvegarder avant la procédure.
