Récepteur et répéteur radio FT20
commentaires:
La série de Modules FT20 comprend des récepteurs ou des répéteurs radio utilisés avec les transmetteurs sans fil des séries FT, MTR et FTR. Les FT20 reçoivent et mémorisent des paquets de données reçues des transmetteurs sans fil. De larges zones peuvent être couvertes par un seul appareil. Les FT20 reconnaissent automatiquement les types de transmetteurs sans fil, dont différents types peuvent être utilisés en même temps. Les FT20 utilisent la bande de fréquence 433.92 MHz (ISM) sans licence, utilisable gratuitement dans la plus part des pays d'Europe. Les FT20 ont un boitier en plastique résistant aux impacts et étanche IP 66. L'étanchéité entre les 2 modules est réalisée avec un double joint en caoutchouc. Le logiciel PromoLog s'utilise avec le récepteur radio FT20 pour lire les données et les informations provenant des émetteurs directement sur l'ordinateur via le port RS-485. Il peut s'utiliser avec le Protocole Nokeval SCL ou Modbus RTU pour la transmission de données entre le récepteur et un autre appareil de la gamme, un ordinateur ou un automate. Un réseau de multiples récepteurs connectés en parallèle sur le bus RS-485 peut augmenter la zone de couverture. Les FT20 ont une LED de diagnostic et s'alimentent entre 8..30VDC.

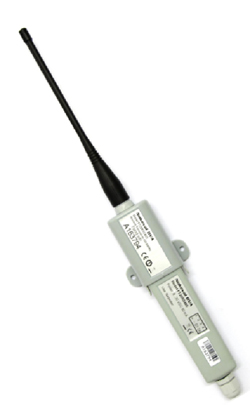

Cliquez l'image pour l'agrandir


DEMANDER UN DEVIS



Fiche technique (273 KB)
Logiciel MekuWin (107 KB)
Notice MekuWin (118 KB)

  • Marque: NOKEVAL
  • Caractéristiques Techniques :
    - Connexion : Protocole Nokeval SCL, NOPSA et Modbus RTU Interface RS-485
    - Vitesse de transmission : 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200, 230400
    - Parité : 8N1, 8N2, 8E1, 8O1
  • Programmation & réglages : Logiciel Mekuwin / Promolog
  • Antenne
    - Type Antenne : Fouet
    - Puissance d'entrée : Maximum + 10 dBm
    - Connecteur Antenne : Connecteur Femelle 50 Ω BNC ERC/REC 70-03 sous canal f (sous canal e anciennes spécifications)
    - Puissance d'entrée : Maximum + 10 dBm
    - Mémoire Buffer : 96 dernières transmissions
  • Alimentation
    - Tension d'alimentation 8..30VDC
    - Courant 50mA
  • Connecteur : Bloc bornier 4 fils Combiné entre la RS485 (borne 1 &2) et l'alimentation (borne 3 D1 & 4 D0) Longueur maximal de 1000m
  • Informations Générales
    - Température d'utilisation -30 °C à + 60°C (humidité max. 90% sans condensation)
    - Température de stockage -40 °C à + 70°C (humidité max. 90% sans condensation)
    - Dimensions 380 x 60 x 33 mm (antenne incluse)
    - Poids 123 g
    - Matériau : Plastique gris ABS
    - Normes CE, EN 61326, EN 61326 classe B EMC immunité EMC émissions Directive R&TTE EN 300 220 class 3 EN 300 489 EN 300 339
  • Etanchéité:

Référence
Désignation
Prix: (H.T)
Panier
Délai
FT20

Récepteur et répéteur radio

-


3 à 4 semaines

Voir tous les produits de la marque NOKEVAL



Les transmissions radio sans fil sont des solutions économiques d'acquisition de données pour la plupart des problèmes de surveillance de process d'équipements industriels ou de machines. Un seul récepteur Radio peut gérer jusqu'à 200 émetteurs radio avec un intervalle de transmission d'une minute. Par expérience, en utilisant deux répéteurs et un récepteur Radio, on peut couvrir une zone de 200 x 400 m. Ce système nécessite au moins un récepteur Radio.
Le nombre maximum d'émetteurs radio dans une zone de couverture est limitée par les normes radio. L'utilisation de répéteurs réduit le nombre d'émetteurs parce les répéteurs utilisent la même fréquence que les émetteurs. Le récepteur FT20 se compose d'un module émetteur-récepteur radio (FT20-RTC433) et d'un module processeur / série (FT20-RS485).




Distance de transmission : Les émetteurs radio possèdent une gamme de transmission de 50…500m maximum selon le nombre d'obstacles et la structure de ces obstacles entre l'émetteur et le récepteur. La meilleure gamme de transmission est réalisée quand il y a un champ de vision vide entre l'émetteur et le récepteur. Les murs et les obstacles atténuent le signal et réduisent donc la gamme de transmission. En particuliers, les structures métalliques fermées atténuent les signaux par radio très fortement et une installation à l'intérieur ou derrière eux devra être évitée si possible. Dans les plus mauvaises possibles conditions, par exemple murs en béton très fortement renforcés, abris antiaériens, espaces souterrains profonds, la gamme de transmission peut être alors même inférieure à 10 mètres.
