ITA Indicateur de niveau direct INTRA-AUTOMATION

commentaires:

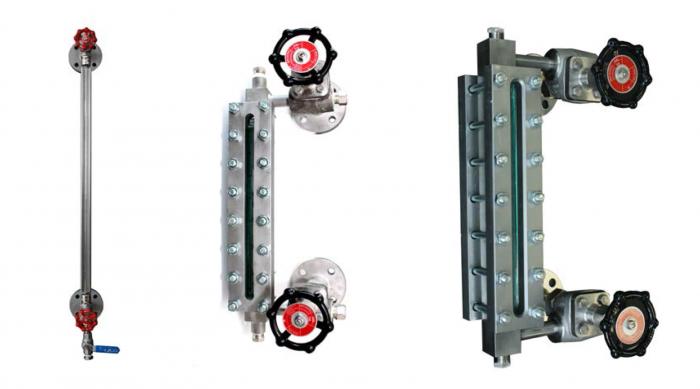

Les jauges de niveau direct sont conçues pour être connectées latéralement au réservoir en tant que tube de dérivation. Elles sont personnalisé selon les exigences du client. Ils correspondent exactement à la demande, à condition que les renseignements reçus soient exact. Les raccordements au réservoir sont équipés de vannes de sécurité pour éviter de laisser s'écouler le liquide en cas de bris de verre. Pour une fermeture sûre, la pression nécessaire est 2 bars (min.). RG - Le verre d'une jauge de niveau à reflexion est meulé de manière à lui permettre de réfracter la lumière comme un prisme. Au niveau de la zone de liquide à mesurer, la lumière est presque absorbée. Cela rend cette zone beaucoup plus sombre que la zone de gaz. Par ce contraste, le niveau de liquide peut être observé clairement. La jauge de niveau Reflex est reliée au réservoir par deux raccords process, un à l'extrémité supérieure de la jauge et un à l'extrémité inférieure. Ainsi, le réservoir et la jauge agissent comme des vases "communicants". Ainsi, le niveau de liquide dans la jauge correspond toujours exactement au niveau de liquide dans le réservoir. GG - Une jauge de niveau tubulaire se compose d'un tube de verre entre deux vannes de sécurité d'arrêt. Les vannes servent également de raccord process via une bride, un filetage ou une extrémité à souder. La jauge de niveau est montée sur le réservoir en tant que chambre de dérivation. Il fonctionne selon la loi des tubes communicants. Le niveau dans le tube de verre est identique au niveau dans le réservoir et peut être contrôlé directement. TG - À l'intérieur du tube vertical d'une jauge de niveau transparente, la colonne de liquide est placée entre deux panneaux de verre, qui permettent de voir à travers. Cette transparence rend facilement possible l'observation du niveau de liquide.
