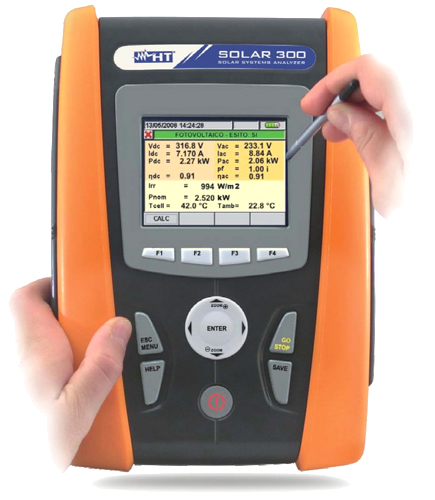

Le testeur d'installations photovoltaïques Solar 300 permet la vérification complète des performances des installations électriques monophasées et triphasées utilisant des panneaux solaires. Mesure et enregistrement des paramètres suivants: puissance DC des cellules photovoltaïques, puissance AC du convertisseur continu/alternatif, radiations solaires en W/m², température des capteurs, température ambiante... |
| |
| |
|
|
|
|
- Marque: HT-INSTRUMENTS
- Grand écran graphique et tactile TFT rétroéclairé
Dimensions 320 x 240, 65000 couleurs
- Mesure et enregistrement :
- Tension ac/dc (mono et triphasé)
- Courant ac/dc (mono et triphasé)
- Puissance DC
- Puissance active (mono et triphasé)
- Facteur de puissance Cos Phi (mono et triphasé)
- Radiation solaire
- Température des capteurs solaires
- Température ambiante
- Harmoniques en tension et courant (jusqu'au rang 50)
- Anomalies sur tension
- Système d'exploitation : Windows CE
- Mémoire interne de 15MB
- Liaison USB
- Fonctionnement sur batterie
- Aide en ligne
- Accessoires livrés en standard :
- Unité de mesure de température et de radiation solaire déporté Solar 01
- Lot de 5 câbles avec pinces croco pour les mesures en tension
- Lot de 3 pinces ampèremétriques AC 100A modèle HT4005 (diamètre du conducteur 30mm max.)
- Pince ampèremétrique DC modèle HT4004, 10A/100A, diamètre du conducteur 30mm max.
- Pyranomètre, modèle LP PYRA 03
- Sonde de mesure de température pour capteurs solaires modèle PT300
- Stylet pour écran tactile
- Adaptateur secteur AC modèle A0055
- Câble de liaison USB (C2007) pour connecter le Solar 300 au Solar 01 ou pour sauvegarder les données enregistrées sur PC
- Valise de transport
- Logiciel TOPVIEW
- Accessoires optionnels :
- HT98U : pince DC, 1000A, diamètre max du conducteur 50mm
- HT97U : pince AC, 10A/100A/1000A, diamètre max du conducteur 70mm
- HTFlex33 : pince AC, 300A/3000A, diamètre max du conducteur 178mm
|
|
|
|
|
|
 |
Notre service métrologie |
 |
répond à vos besoins:
- Constats de vérification
- Certificats d'étalonnage
Raccordés / accrédités Cofrac
Plus d'informations |
|
|
 |
|
 |
|
Référence |
|
Désignation |
|
Prix: (H.T) |
|
Panier |
|
Délai |
|
SOLAR 300 |
|
Testeur d'installations photovoltaïques |
|
- |
|
|
|
3 à 4 semaines |
|
|
 |
|
 |
|
|
|
| |
 |
Tension DC
|
Gamme |
Précision |
Résolution |
Impédance d'entrée |
0 à 1000.0V |
±(0.5%L + 2d) |
0.1V |
10 MOhms |
Les valeurs en tension < 2.0V sont négligées
|
|
Tension Phase-Neutre Mono / Triphasé AC TRMS
|
Gamme |
Précision |
Résolution |
Impédance d'entrée |
0 à 600.0V |
±(0.5%L + 2d) |
0.1V |
10 MOhms |
Facteur de crête = 2, les valeurs en tension < 2.0V sont négligées
|
|
Tension Phase-Phase Mono / Triphasé AC TRMS
|
Gamme |
Précision |
Résolution |
Impédance d'entrée |
0 à 1000.0V |
±(0.5%L + 2d) |
0.1V |
10 MOhms |
Facteur de crête = 2, les valeurs en tension < 2.0V sont négligées
|
|
Courant DC (par CT) |
Gamme |
Précision |
Résolution |
Impédance d'entrée
|
Protection en surchage
|
0 à 1000.0mV |
±(0.5%L + 0.06% PE) |
0.1mV |
510KOhms |
5V |
Mesure effectuée par pince sortie 1Vdc
|
|
Courant AC (par CT) |
Gamme |
Précision |
Résolution |
Impédance d'entrée
|
Protection en surchage
|
0 à 1000.0mV |
±(0.5%L + 0.06% PE) |
0.1mV |
510KOhms |
5V |
Mesure effectuée par pince sortie 1Vdc
|
|
Puissance DC (VMIS>60V) |
Paramètre [W] |
PE de pince amp. |
Gamme [W] |
Précision
|
Résolution [W]
|
Puissance
|
10A |
0.000 à 9.999k
10.00 à 99.99k |
±(2.0%L +6d)
|
0.001k
0.01k |
100A |
0.00 à 99.99k
100.0 à 999.9k |
0.01k
0.1k |
Vmis = tension à la puissance mesurée, PE = Pleine échelle courant
|
|
Puissance AC Mono et triphasée (@ Cos Phi>0.9 E Vmis>60V)
|
Paramètre [W] |
PE de pince amp. |
Gamme [W,Var,VA] |
Précision
|
Résolution [W,Var,VA]
|
Puissance
|
100A |
0.00 à 99.99k
100.0 à 999.9k |
±(2.0%L +6d)
|
0.01k
0.1k |
Vmis = tension à la puissance mesurée
|
|
Facteur de puissance (Cos Phi) Mono et triphasé
|
Gamme |
Précision |
Résolution |
0.20 à 0.50 |
1.0 |
0.01
|
0.50 à 0.80 |
0.7 |
0.80 à 1.00 |
0.6 |
|
|
Précisions données à 23°C ±5°C, HR < 80% |
| |
Principe de mesure : |
 |
| |
Présentation : |
| |
|
|
|
|
Pinces AC (3)
Pince DC (1) |
Logiciel avec câble USB |
Câble de connexion |
Solar300 |
Solar 01
|
Câbles de mesure et d'alimentation |
Pyranomètre |
|
|
|
*Accessoires livrés en standard : Unité de mesure de température et de radiation solaire déporté Solar 01, Lot de 5 câbles avec pinces croco pour les mesures en tension, Lot de 3 pinces ampèremétriques AC 100A modèle HT4005 (diamètre du conducteur 30mm max.), Pince ampèremétrique DC modèle HT4004, 10A/100A, diamètre du conducteur 30mm max., Pyranomètre, modèle LP PYRA 03, Sonde de mesure de température pour capteurs solaires modèle PT300, Stylet pour écran tactile, Adaptateur secteur AC modèle A0055, Câble de liaison USB (C2007) pour connecter le Solar 300 au Solar 01 ou pour sauvegarder les données enregistrées sur PC, Valise de transport, Logiciel TOPVIEW |
|
| |
|
|
